Экономичные решения для надежного подключения и коммутации электрических цепей

15.08.2019
Традиционно основное внимание при создании клемм, источников питания и релейных модулей Phoenix Contact уделяется их применению в отраслях промышленности с жесткими условиями эксплуатации
(топливно-энергетический комплекс, нефтехимия и переработка, газодобыча и транспортировка, а также железнодорожный транспорт).
Однако в современных условиях внимание следует уделять гораздо более широкому спектру возможных применений этих ихделий без таких строгих требований к специальным отраслевым испытаниям
и сертификатам. Важной особенностью таких применений является гибкий подход к стоимости комплектующих для получения конкурентного преимущества общего решения.
Именно для таких отраслей компания Phoenix Contact предлагает использовать новую экономичную новые экономичные серии изделий:
• винтовые клеммы TB;
• источники питания Essential Power;
• промышленные реле Ecorline.

Эти изделия призваны решать простые задачи подключения, питания и коммутации цепей в различных системах, не требовательных к расширенному функционалу устройств, дополнительной отраслевой сертификации.

Экономичные клеммы серии TB, источники питания Essential Power и реле Ecorline могут применяться в различных отраслях, например:
• промышленные холодильные установки;
• вентиляционное оборудование и системы отопления;
• пожарная сигнализация;
• низковольтные комплектные устройства различного назначения;
• освещение общественных зданий и промышленных объектов, уличное освещение;
• строительство (щитки этажные, ГРЩ и др.)

Проходные клеммы серии TB.


Phoenix Contact• Клеммы серии TB обладают типовыми характеристиками, которые позволяют применять их во множестве стандартных приложений.
• Универсальное основание может использоваться для монтажа на рейках DIN NS 35... и NS 32...

Распределение потенциалов альтернативно осуществляется через винтовые перемычки в центре клемм или гребенчатые перемычки в винтовых зажимах для проводников.
• Высокие токи, проходящие через перемычки.
• Заземляющие клеммы той же формы, что и проходные клеммы.

Данные для заказа:

Клемма для монтажа на рейках NS 35... и NS 32 темно-серый (I), синий (I BU)
ТВ 2,5 I Артикул: 3246311
ТВ 2,5 I BU Артикул: 3057665
ТВ 4 I Артикул: 3246324
ТВ 4 I BU Артикул: 3057678
ТВ 6 I Артикул: 3000486
ТВ 6 I BU Артикул: 3057681
ТВ 10 I Артикул: 3246340
ТВ 10 I BU Артикул: 3057694
ТВ 16 I Артикул: 3246353
ТВ 16 I BU Артикул: 3076659
ТВ 35 I Артикул: 3246366
ТВ 35 I BU Артикул: 3076662
ТВ 50 I Артикул: 3247180
ТВ 50 I BU Артикул: 3247187

Силовые клеммы серии TB.


Phoenix ContactНадежное подсоединение кабелей в клеммах TB 50 – TB 240 обеспечивается эффективными конструкторскими решениями:
• Трехточечное центрирование проводника в призматическом основании втулки.
• Низкие уровни переходного сопротивления контактной поверхности за счет использования бороздок.
• Винты фиксируются за счет использования пружинных элементов в корпусе клеммы.
Отводящие клеммы серии TBT 10- TB
• Полностью изолированная отводящая клемма (опциональное использование) позволяет отводить напряжение вплоть до номинального 1000 В (10 мм2).
• Большая площадь маркировки.



Клемма для монтажа на рейках NS 35...и NS 32 темно-серый (I), синий (I BU)
ТВ 70 I Артикул: 3247194
ТВ 70 I BU Артикул: 3247201
ТВ 95 I Артикул: 3251200
ТВ 95 I BU Артикул: 3251203
ТВ 150 I Артикул: 3251201
ТВ 150 I BU Артикул: 3251204
ТВ 240 I Артикул: 3251202
ТВ 240 I BU Артикул: 3251205

Заземляющие клеммы ТВ Провод защитного заземления (РЕ)

Phoenix ContactЗаземляющие клеммы серии ТВ по размеру корпуса повторяют проходные клеммы того же сечения, поэтому могут быть установлены в один ряд и быстро промаркированы.

Заземляющая клемма, для монтажа на рейках NS 35... и NS 32... желто-зеленый
ТВ 2,5-PE I Артикул: 3059841
ТВ 4 – PE I Артикул: 3059980
ТВ 6 – PE I Артикул: 3059870
ТВ 10 – PE I Артикул: 3059883
ТВ 16 – PE I Артикул: 3059896
ТВ 35 – PE I Артикул: 3059906
ТВ 50 – PE I Артикул: 3251206
ТВ 70 – PE I Артикул: 3251207
ТВ 95 – PE I Артикул: 3251208

Проходные клеммы ТВ...-TWIN с тремя контактами

Phoenix Contact• Данные сдвоенные клеммы предназначены в основном для разветвления потенциалов.
• Безопасное подключение проводников различного типа с разными поперечными сечениями.
• Два независимых подключения проводников могут использоваться на стороне распределительного щита.
• Могут соединяться перемычкой в центре клеммы.
• В клемме ТВ 10-TWIN I предусмотрены три возможные точки подключения проводников с сечением 10 мм2.
• С универсальным основанием для монтажа на рейках NS 35... и NS 32...стандарта DIN.

Клемма для монтажа на рейках NS 35...и NS 32 темно-серый (I), синий (I BU)
ТВ 2,5-TWIN I Артикул: 3246489
ТВ 2,5-TWIN I BU Артикул: 3000950
ТВ 4-TWIN I Артикул: 3246502
ТВ 4-TWIN I BU Артикул: 3000952
ТВ 10-TWIN I Артикул: 3062812
ТВ 10-TWIN I BU Артикул: 3000958

Проходные клеммы ТВ...- QUATTRO с четырьмя контактами

Phoenix Contact• По две точки соединения с каждой стороны для подключения нескольких проводников.
• Двойной ряд шунтирования позволяет осуществить индивидуальное разветвление потенциалов и подачу питания.
• Монтажная ширина 5,2 мм или 6,2 мм.
• Обе клеммы одинаковой формы.
• Безопасное подключение проводников различного типа с разными поперечными сечениями.

Клемма для монтажа на рейках NS 35...и NS 32, темно-серый (I), синий (I BU)
ТВ 2,5-QUATTRO I Артикул: 3246492
ТВ 2,5-QUATTRO I BU Артикул: 3000915
ТВ 4-QUATTRO I Артикул: 3246515
ТВ 4-QUATTRO I BU Артикул: 3000947

Двухъярусные клеммы серии ТВ...

Phoenix Contact• Компактные двухъярусные клеммы с номинальным поперечным сечением проводников 2,5 мм2.
• Один или два ряда шунтирования.
• Большая зона установки маркировки.
• Даже при подключении проводников ко всем точкам подключения, перепад уровней обеспечивает беспрепятственный доступ к соединениям нижнего уровня.

Клемма для монтажа на рейках NS 35...и NS 32, темно-серый (I), синий (I BU)
ТВ 2,5-2L I Артикул: 3246528
ТВ 2,5-2L I BU Артикул: 3000954
ТВ 4-2L I Артикул: 3246544
ТВ 4-2L I BU Артикул: 3000957

Клеммы для установки предохранителей и клеммы с размыкателем серии ТВ...

Phoenix ContactКлеммы для установки стеклянных предохранителей 5 х 20 мм обладают следующими характеристиками:
• Компактная конструкция с экономией монтажного пространства.
• Штекер с предохранителем надежно фиксируется в крайних положениях.
• Световой индикатор служит для индикации перегорания плавкого предохранителя.
• Клеммы с размыкателем одинаковой формы.
• Простое разветвление потенциала с помощью гребенчатых перемычек.
• Маркировка на большой площади.

Клемма для установки предохранителя 5 x 20 мм
TB 4-HESI (5X20) I Артикул: 3246418
TB 4-HESILED 24 (5X20) I Артикул: 3246434
TB 4-HESILED 60 (5X20) I Артикул: 3246447
TB 4-HESILA 250 (5X20) I Артикул: 3246450
Проходная клемма
TB 4-MTD I Артикул: 3000605
Клемма с размыкателем
TB 4-HEDI I Артикул: 3246421
Двухъярусная клемма для установки предохранителя 5 x 20 мм
TB 4-2L-HESI (5X20) I Артикул: 3246847
TB 4-2L-HESILED 24 (5X20) I Артикул: 3246854
TB 4-2L-HESILED 60 (5X20) I Артикул: 3246777
TB 4-2L-HESILA 250 (5X20) I Артикул: 3246819

Клеммы с разрывом цепи ТВ...

Phoenix ContactКомпактная клемма с универсальной зоной разрыва цепи для установки:
• штекер под предохранители со светодиодной индикацией перегорания или без нее;
• штекер для электронных компонентов, как диоды или резисторы без использования пайки;
• размыкатель.


Клемма с разрывом цепи, для монтажа на рейках NS 35... и NS 32
TB 4-TG I Артикул: 3246382

Клемма с разрывом цепи, с винтами для щупа тестера
TB 4-TG-P/P I Артикул: 3246395

Штекер для предохранителя, ширина 6,4 FP (5X20) Артикул: 3214039
со световым индикатором для 12 – 30В FP (5X20) 24 Артикул: 3214042
Для 30 – 60В FP (5X20) 60 Артикул: 3214055
Для 110 – 250В FP (5X20) 250 Артикул: 3214068

Клеммы с ножевым размыкателем серии ТВ...

Phoenix ContactВ целях проведения технического обслуживания или быстрого поиска и устранения неисправностей данные клеммы с разрывом цепи используются в измерительных системах, системах управления с обратной связью и одноконтурных системах управления:
• удобная эксплуатация ножевого размыкателя с надежной фиксацией в крайних положениях;
• компактная конструкция;
• высокая нагрузочная способность по току до 16 А.

Клемма с ножевым размыкателем, для монтажа на рейках NS 35... и NS 32
ТВ 4-MT N I Артикул: 3000607


Клеммы с размыкателем для измерительных трансформаторов серии ТВ...

Phoenix ContactПростой и понятный процесс испытания во вторичных цепях трансформатора тока может выполняться с помощью клеммы с размыкателем для измерительных трансформаторов ТВ 6-T I.

Проходная клемма, для монтажа на рейках NS 35... и NS 32
ТВ 6-T I Артикул: 3246463
TBD 6 I Артикул: 3246476
TB 6-T-NP I Артикул: 3246465


Стопор для монтажных реек DIN NS 35 и NS 32

Phoenix Contact• С универсальным основанием для монтажных реек DIN NS 35 и NS 32.
• Низкопрофильное исполнение.
• Большая площадь для маркировки.

Стопор, для монтажа на рейках NS 32...и NS 35...
E/TB Артикул: 3246966

Стопор для многоуровневых клемм

Phoenix Contact• С универсальным основанием для монтажных реек DIN NS 35 и NS 32.
• Высокое исполнение.
• Большая площадь для маркировки.

Стопор для монтажа на рейке DIN, включая крепежные винты
E/TB H Артикул: 3246973

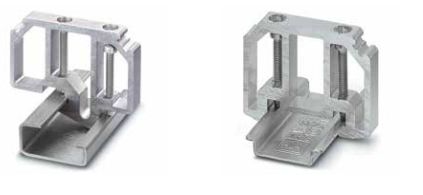

Стопор для силовых клемм (от 50 мм2 и выше) при монтаже на вертикальные рейки

13 стопор силовых.jpg• Стопор E/FL-NS 35 обеспечивает оптимальную опору для клеммных сборок и устройств большого размера.
• Большая площадь для маркировки.

Стопор, алюминий, винтовое крепление, для клемм сечением 50 -240 мм2, может маркироваться с помощью UM-TM 10

E/AL-NS 32 Артикул: 1201659
E/AL-NS 35 Артикул: 1201662

DIN рейки

Phoenix Contact, дин рейки
Для монтажа экономичных клемм серии ТВ предлагаются оцинкованные рейки высотой 7,5 и 15 мм с перфорацией и без нее. Эти DIN-рейки предназначены для применения внутри помещений.
PPS BASIC I/M 1207585 предназначен для нарезания монтажных реек NS 35/7.5, NS 35/15 и NS 15, а также общих шин нейтрали и заземления NLS-CU 3/10.

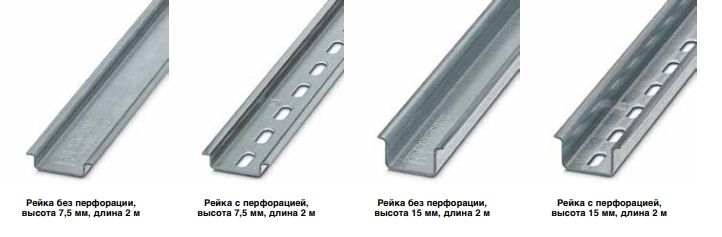

Рейка без перфорации, высота 7,5 мм, длина 2 м
NS 35/7,5 ZN UNPERF 2000 MM Артикул: 1206434
Рейка с перфорацией, высота 7,5 мм, длина 2 м
NS 35/7,5 ZN PERF 2000 MM Артикул: 1206421
Рейка без перфорации, высота 15 мм, длина 2 м
NS 35/15 ZN PERF 2000 MM Артикул: 1206599
Рейка с перфорацией, высота 15 мм, длина 2 м
NS 35/15 ZN UNPERF 2000 MM Артикул: 1206586

Клеммные коробки CLIPSAFE ABS


Пластиковая клеммная коробка с крышкой и установленными экономичными винтовыми клеммами TB 2,5 I (сечение 2,5 мм2)
• В наличии имеются с 6, 12 и 20 клеммами.
• В зависимости от исполнения поставляется с 2, 3 или 4 кабельными вводами M20 из пластика.
• Быстрое подключение без использования дополнительных компонентов.

Технические параметры клемм:
• номинальный ток Iном.: 24 A;
• номинальное напряжение Uном.: 800 В;
• ток нагрузки макс.: 24 A;
• сечение жесткого провода мин.: 0,5 мм2, макс.: 4 мм2

Клеммная коробка с 6 винтовыми клеммами TB 2,5 I на 2,5 мм
E AB A 85X83X60 6TB Артикул: 3002002
Клеммная коробка с 12 винтовыми клеммами TB 2,5 I на 2,5 мм
E AB A 130X80X60 12TB Артикул: 3002003
Клеммная коробка с 20 винтовыми клеммами TB 2,5 I на 2,5 мм
E AB A 180X130X100 20TB Артикул: 3002004

Релейные модули ECORLINE


ECORLINE – эффективная модульная система промышленных реле со стандартным функционалом, состоящая из реле, базовых модулей, фиксирующих скоб и вставных функциональных модулей. Преимущество системы: версии с 1, 2, 3 и 4 перекидными контактами и возможность выбора входного напряжения: 24 В постоянного или 230 В переменного тока. Высокое качество продукции Phoenix Contact обеспечивается за счет последовательных испытаний на всех этапах – от разработки продукции до серийного производства – в соответствии с унифицированными директивами и стандартами предприятия.

ECOR-1
Базовые модули шириной 16 мм серии ECOR- 1 с винтовыми или болтовыми зажимами подходят для миниатюрных силовых реле с 1 или 2 перекидными контактами. Возможность коммутации тока до 12 A.
Винтовые зажимы ECOR-1-BSC3/2X21 Артикул: 2907518
Болтовые зажимы ECOR-1-BSC2-RT/2X21 Артикул: 1027546

ECOR-2
Базовые модули серии ECOR-2 подходят для промышленных реле с 2 или 4 перекидными контактами. Номинальный ток нагрузки до 12 А. Релейные блоки доступны в исполнении с винтовыми или болтовыми зажимами. Помимо того, для промышленных реле с 2 перекидными контактами имеются оптимизированные по ширине базовые модули ECOR-2 с возможностью установки функциональных модулей.
Болтовые зажимы (для реле с 2-мя перекидными контактами) ECOR-2-BSC2-RT/2X21 Артикул: 2908341
Болтовые зажимы (для реле с 4-мя перекидными контактами) ECOR-2-BSC2-RT/4X21 Артикул: 2908214
Винтовые зажимы (для реле с 2-мя или 4-мя перекидными контактами) ECOR-2-BSC3/4X21 Артикул: 2907521

ECOR-3
Базовые модули шириной 40 мм серии ECOR подходят для октальных реле с тремя перекидными контактами. В них реализована возможность коммутации тока до 10 A. Базовые модули доступны в исполнении с винтовыми или болтовыми зажимами. Предлагаются две базовые версии: с возможностью установки функциональных модулей.
Винтовые зажимы ECOR-3-BSC1/3X21 2907520
Болтовые зажимы ECOR-3-BSC1-RT/3X21 1027546

Миниатюрные реле с 1 перекидным контактом

Вставное миниатюрное реле с силовым контактом, рассчитанным на ток длительной нагрузки, 1 перекидной контакт, напряжение 24 В DC или 230 В АС.
1 перекидной контакт, 24 В DC REL-MR-BL- 24DC/21HC 2906285
1 перекидной контакт, 230 В АС REL-MR-BL-230AC/21HC 2906288

Миниатюрные реле с 2 перекидными контактами

Вставное миниатюрное реле с силовым контактом, рассчитанным на ток длительной нагрузки, 2 перекидных контакта, напряжение 24 В DC или 230 В АС.
2 перекидных контакта, 24 В DC REL-MR-BL- 24DC/21-21 2906286
2 перекидных контакта, 230 В АС REL-MR-BL-230AC/21-21 2906287

Промышленное реле с 2 перекидными контактами

Вставное промышленное реле, 2 перекидных контакта, напряжение 24 В DC или 230 В АС
2 перекидных контакта, LED, 24 В DC REL-IR-BL/L-24DC/2X21 1032526
2 перекидных контакта, 24 В DC REL-IR-BL-24DC/2X21 1032470
2 перекидных контакта, LED, 230 В AC REL-IR-BL/L-230AC/2X21 1032530
2 перекидных контакта, 230 В AC REL-IR-BL-230AC/2X21 1032528

Промышленное реле с 4 перекидными контактами

Вставное промышленное реле, 4 перекидных контакта, напряжение 24 В DC или 230 В АС
4 перекидных контакта, LED, 24 В DС REL-IR-BL/L-24DC/4X21 1032527
4 перекидных контакта, 24 В DC REL-IR-BL-24DC/4X21 1032521
4 перекидных контакта, LED, 230 В AC REL-IR-BL/L-230AC/4X21 1032531
4 перекидных контакта, 230 В AC REL-IR-BL-230AC/4X21 1032529

Октальные реле с 3 перекидными контактами

Вставное октальное реле, 3 перекидных контакта, напряжение 24 В DC или 230 В АС
3 перекидных контакта, LED, 24 В DC REL-OR-BL/L-24DC/3X21 1032536
3 перекидных контакта, 24 В DC REL-OR-BL-24DC/3X21 1032532
3 перекидных контакта, LED, 230 В АC REL-OR-BL/L-230AC/3X21 1032538
3 перекидных контакта, 230 В АC REL-OR-BL-230AC/3X21 1032537





Назад к списку
Нужна консультация?
Подробно расскажем о наших услугах, видах работ и типовых проектах, рассчитаем стоимость и подготовим индивидуальное предложение!
Задать вопрос
