RPV 2,5-QUATTRO/1P-L - первая в своём классе модель с штекерным отводом, расположенным слева.

8 декабря 2025

Компания HUNTEC, ведущий разработчик решений для электрических соединений, расширяет линейку клемм серии RPV Push-in и анонсирует выход на рынок новой проходной клеммы RPV 2,5-QUATTRO/1P-L - первая в своём классе модель с штекерным отводом, расположенным слева.

Это инновационное решение открывает новые горизонты для проектировщиков и инженеров. Наряду с уже существующими клеммами со штекерными отводами, которые обычно располагаются справа, теперь есть возможность удовлетворить все требования заказчика.

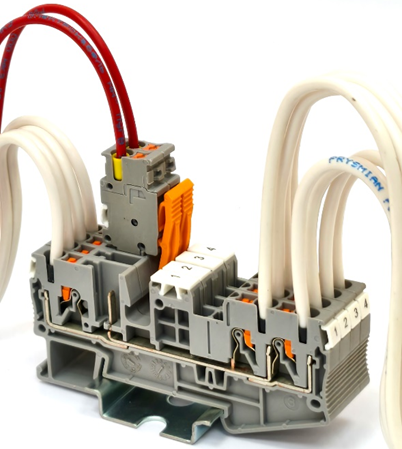

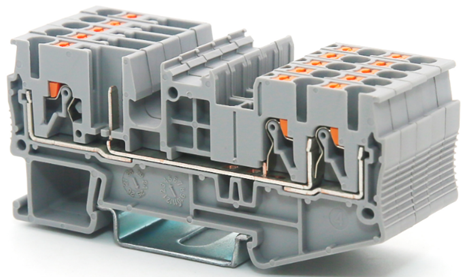

Клемма оснащена четырьмя контактами: три основных зажима Push-in и один штекерный отвод на левой стороне. Благодаря совместимости со стандартным штекером PP-H-2,5/X, её можно использовать как для организации ответвлений, так и для оперативного съёма или подачи сигналов - например, при наладке или диагностике на испытательных стендах. Это исключает необходимость подбора, хранения и запоминания множества отдельных разъёмов, что особенно актуально в условиях интенсивного производства и сжатых сроков ввода объектов в эксплуатацию.

Ключевые преимущества новинки:

- Push-in-технология: подключение жёстких (0,14–4 мм²) и гибких (0,14–2,5 мм²) проводов за секунды без использования инструмента;

- Компактность: ширина корпуса всего 5,2 мм - максимальная плотность монтажа на DIN-рейке;

- Гибкость схемотехники: отвод слева даёт свободу компоновки в правосторонних сборках;

- Надёжность: корпус из PA66 UL94 V-0, устойчивость к солевому туману 72 ч

- Совместимость: полная интеграция с аксессуарами RPV-серии - штекерами PP-H 2,5, перемычками FBS, маркировкой UC-ZB5/ UC-TMF5 и торцевыми пластинами D-RPV.

Технические характеристики подтверждены международными стандартами:

Параметр	Значение
Стандарт продукции:	ГОСТ IEC 60947-7-1, GB/T 14048.7
Номинальное напряжение/ток:	800В 24A
Подключение проводников:	0,14-4 мм²(жестк.) / 0,14-2,5 мм²(гибк.)
Материал корпуса:	PA 66
Статическое использование изоляционного материала на холоде	-60 °C
Класс воспламеняемости:	UL94 V-0
Выдерживаемое напряжение:	AC 3000 В, 1 мин
Испытание на солевой туман:	Стандарт GB/T 2423.17, выдерживает 72 часа солевого тумана
Категория загрязненности:	3 (с проводящим загрязнением или сухим непроводящим загрязнением, которое становится проводящим из-за ожидаемой конденсации)
Высота над уровнем моря, м	До 2000
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева при номинальных параметрах; минимальная рабочая температура при статическом применении)
Температура окружающей среды (хранение / транспортировка)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Допустимая относительная влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 80 %

Где особенно востребована RPV 2,5-QUATTRO/1P-L:

- Шкафы автоматики с высокой плотностью компоновки

- Модульные и масштабируемые системы управления

- Пусконаладочные и сервисные работы, где важна скорость доступа к сигналам
