C ноября 2017 года запущена в производство новая линейка вентиляторных модулей R-FAN, работающих на переменном напряжении до 240 V. Она выходит на замену старой модели вентиляторных модулей ЦМО серии МВ. Новые вентиляторы получили существенные улучшения в конфигурации, предусмотрена возможность установки модуля как на подачу, так и на отвод воздушного потока. Специальная серия модулей с колодкой подключения питания и возможностью использования выносного датчика идеально подойдёт для климатических всепогодных шкафов ЦМО серий ШТВ-Н, ШТВ-1 и ШТВ-2.
Новая линейка вентиляторных модулей REM представлена следующим ассортиментом.
|
Код
|
Название
|
Артикул
|
|
30655826700
|
Модуль вентиляторный, 1 вентилятор, колодка
|
R-FAN-1J
|
|
30655826900
|
Модуль вентиляторный, 1 вентилятор с терморегулятором
|
R-FAN-1T
|
|
30655822900
|
Модуль вентиляторный, 2 вентилятора, колодка
|
R-FAN-2J
|
|
30655822901
|
Модуль вентиляторный, 2 вентилятора, колодка, чёрный
|
R-FAN-2J-9005
|
|
30655826100
|
Модуль вентиляторный, 36V-48V, 2 вентилятора, колодка
|
R-FAN-2J-36V-48V
|
|
30655823300
|
Модуль вентиляторный, 2 вентилятора с терморегулятором
|
R-FAN-2T
|
|
30655823301
|
Модуль вентиляторный, 2 вентилятора с терморегулятором, чёрный
|
R-FAN-2T-9005
|
|
30655825500
|
Модуль вентиляторный, 36V-48V, 2 вентилятора с терморегулятором, колодка
|
R-FAN-2TJ-36V-48V
|
|
30655823100
|
Модуль вентиляторный, 3 вентилятора, колодка
|
R-FAN-3J
|
|
30655823101
|
Модуль вентиляторный, 3 вентилятора, колодка, цвет черный
|
R-FAN-3J-9005
|
|
30655826300
|
Модуль вентиляторный, 36V-48V, 2 вентилятора, колодка
|
R-FAN-3J-36V-48V
|
|
30655823500
|
Модуль вентиляторный, 3 вентилятора с терморегулятором
|
R-FAN-3T
|
|
30655823501
|
Модуль вентиляторный, 3 вентилятора с терморегулятором, чёрный
|
R-FAN-3T-9005
|
|
30655825900
|
Модуль вентиляторный, 36V-48V, 3 вентилятора с терморегулятором, колодка
|
R-FAN-3TJ-36V-48V
|
|
30655824500
|
Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером
|
R-FAN-3K-1U
|
|
30655824501
|
Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером, черный
|
R-FAN-3K-1U-9005
|
|
30655824900
|
Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером
|
R-FAN-6K-1U
|
|
30655824901
|
Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером, черный
|
R-FAN-6K-1U-9005
|
|
30144242202
|
Фильтр (170 × 425) для вентиляторов R-FAN
|
R-FAN-F-IP21
|
|
30144242203
|
Фильтр (170 × 425) для вентиляторов R-FAN, чёрный
|
R-FAN-F-IP21-9005
|
|
30144248800
|
Фильтр (170 × 425) пылезащищенный IP55 для вентиляторов R-FAN
|
R-FAN-F-IP55
|
|
30144248801
|
Фильтр (170 × 425) пылезащищенный IP55 для вентиляторов R-FAN, чёрный
|
R-FAN-F-IP55-9005
|
Состав артикула:
• первая цифра в артикуле после R-FAN указывает количество вентиляторов, установленных в модуле;
.jpg)
.jpg)

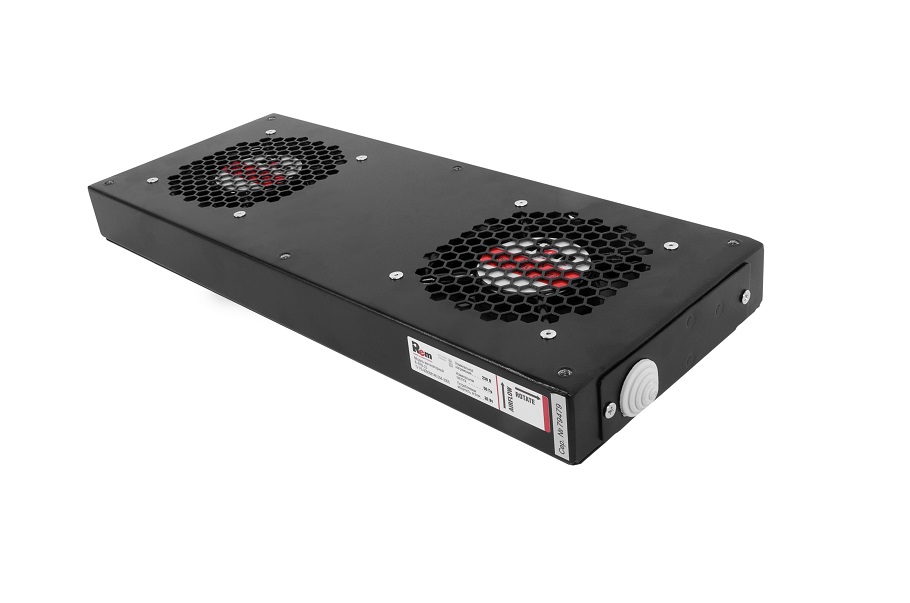

• J – установлена клеммная колодка для подключения питания. Если в артикуле отсутствует обозначение «J», для подключения к сети 220 В используется шнур с розеткой С 13;

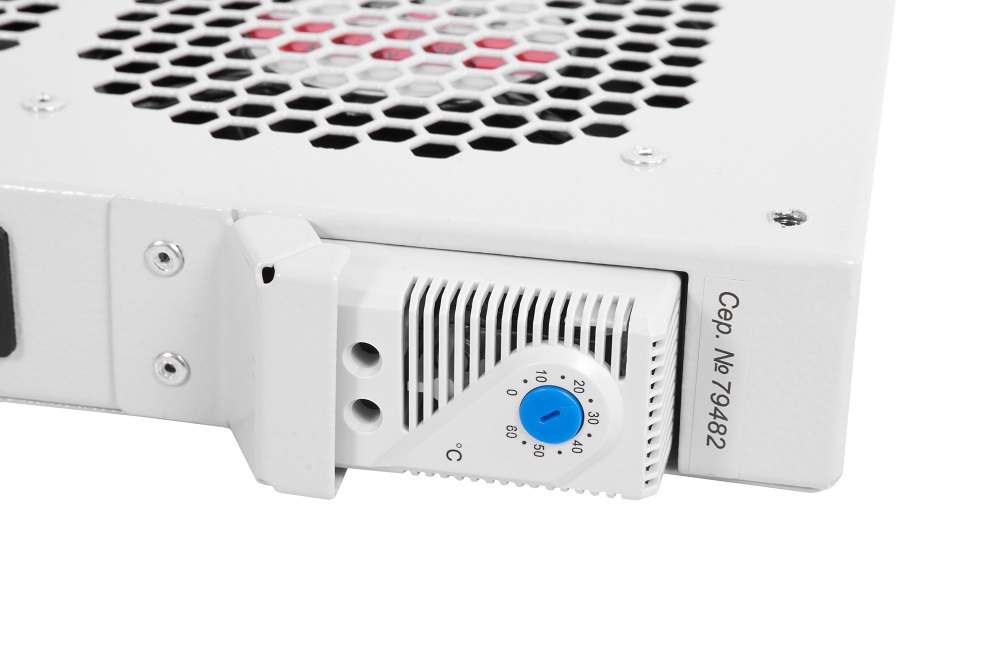

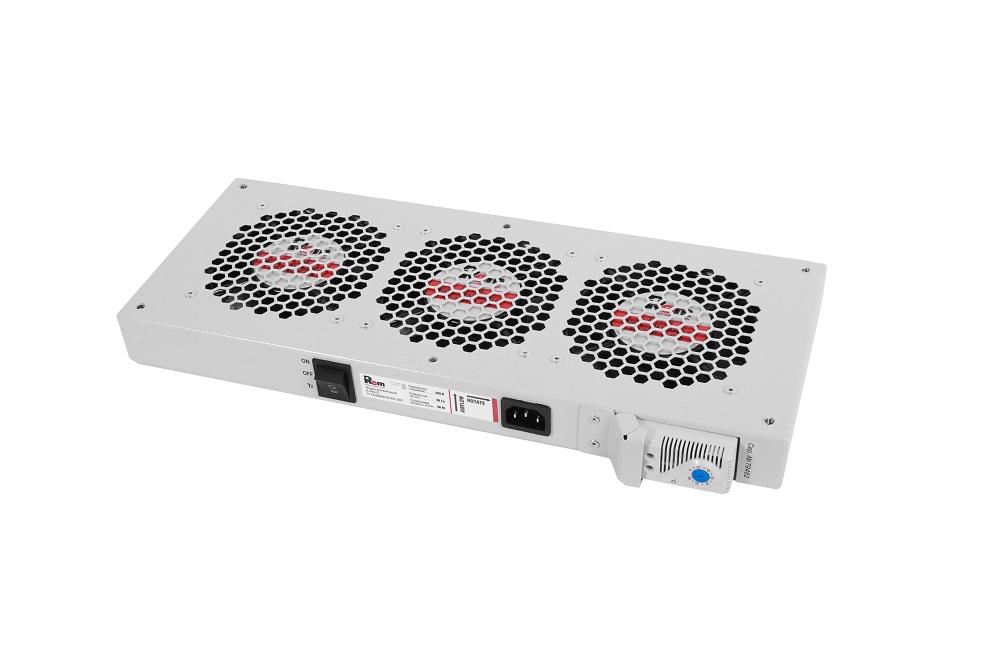

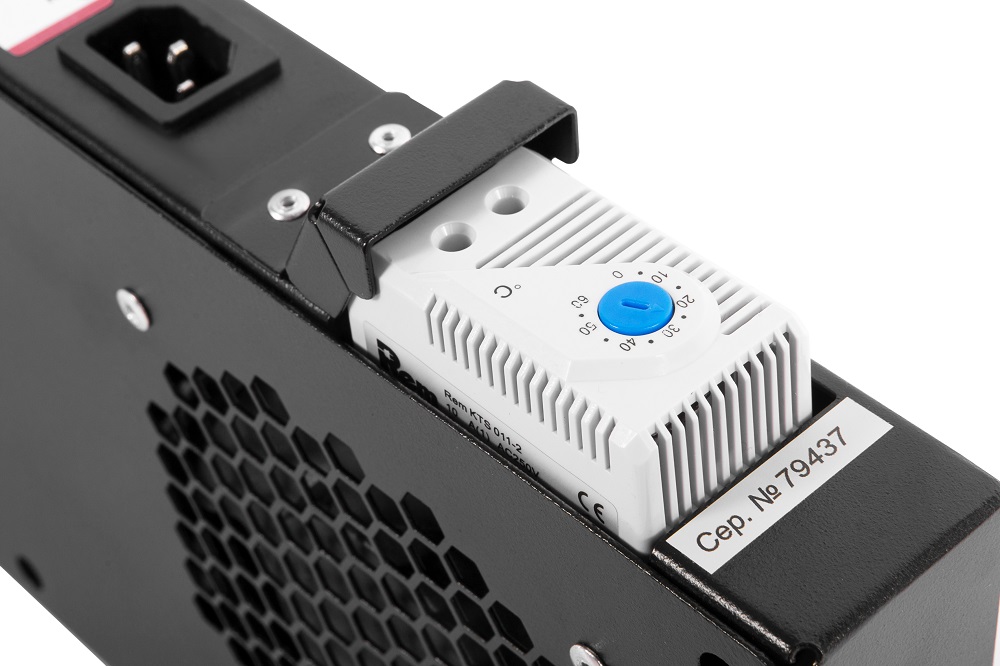

• T – установлен терморегулятор, переключатель режимов (I-0-II). Диапазон регулировки терморегулятора от 0 до 60 °С, порог выключения – опускание температуры на 7 °С ниже заданной. Переключатель режимов: I – включение модуля в обход терморегулятора; 0 – выключение; II – включение модуля через терморегулятор;
.jpg)
.jpg)

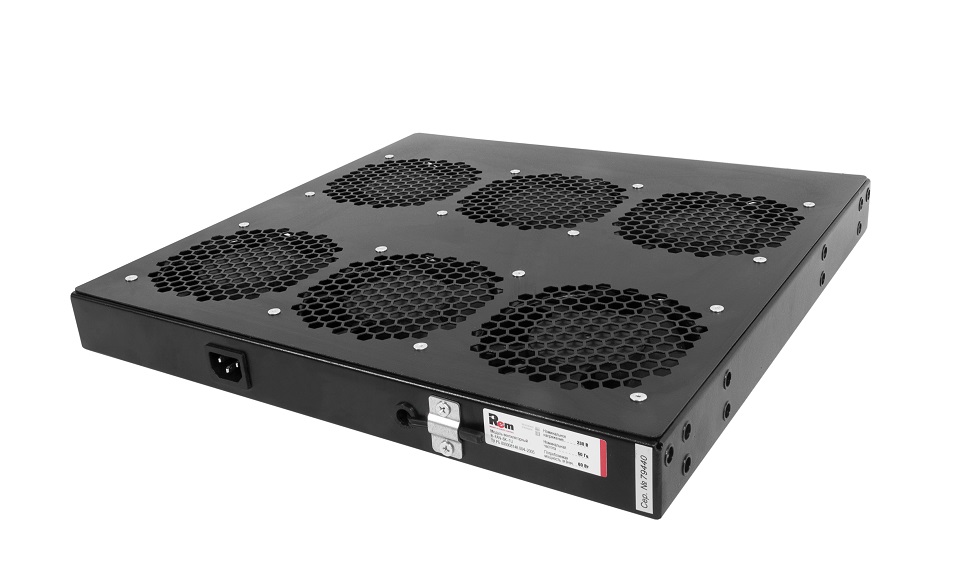

• К – установлен встроенный контроллер температуры, что позволяет настроить включение и выключение вентилятора при заданной температуре;

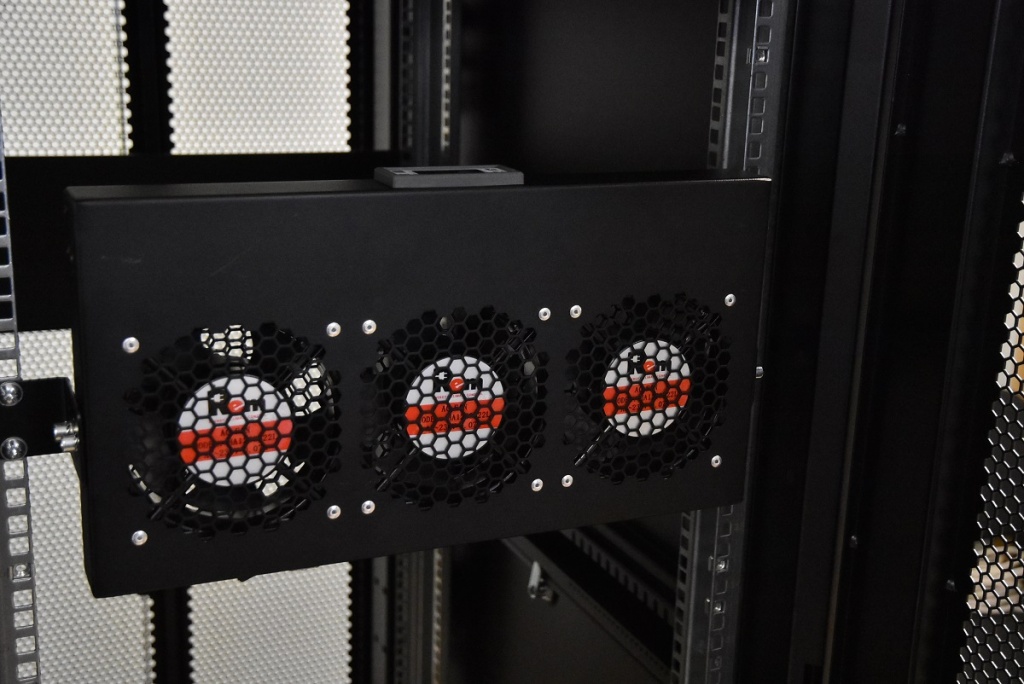

• 1U – монтируется в юнитовые направляющие в горизонтальной плоскости с регулировкой по глубине, в комплект поставки входят кронштейны для крепления в вертикальной плоскости;
• 9005 – цвет корпуса – черный RAL 9005; а отсутствии этого блока в артикуле – цвет корпуса серый RAL 7035;
• 36V - 48V – для систем питания постоянного тока напряжением от 36В до 48В.
Модули содержат от одного до шести вентиляторов. Мощность воздушного потока одного вентилятора 150 м3/ч.

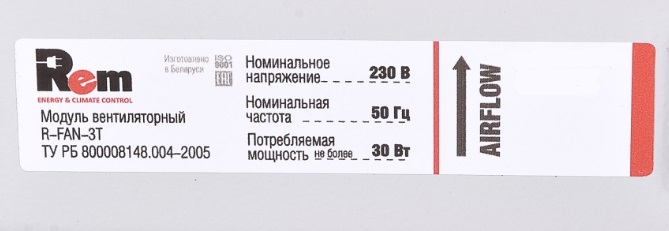

Модули могут устанавливаться в крышу, в дно, в дверь и в юнитовые направляющие шкафа. В новых модулях появилась возможность изменения направления воздушного потока, что позволяет использовать их для вытяжки либо для нагнетания воздуха. Направление воздушного потока указано на информационной этикетке на корпусе вентилятора (AIRFLOW).
Его следует учитывать при монтаже в зависимости от решаемой задачи. Все комплектующие для установки модуля входят в стандартный комплект поставки.

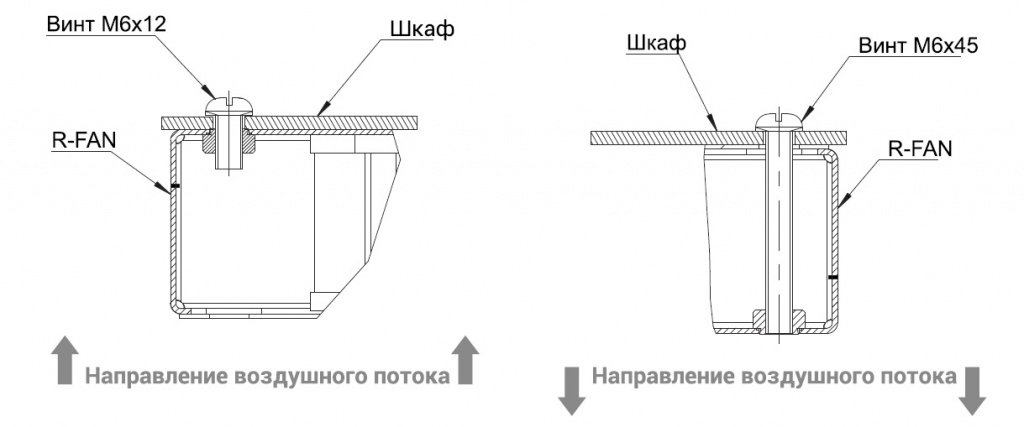

Схема изменения направления воздушного потока
Новая форма корпуса не только позволяет переворачивать его, но и повышает безопасность эксплуатации.

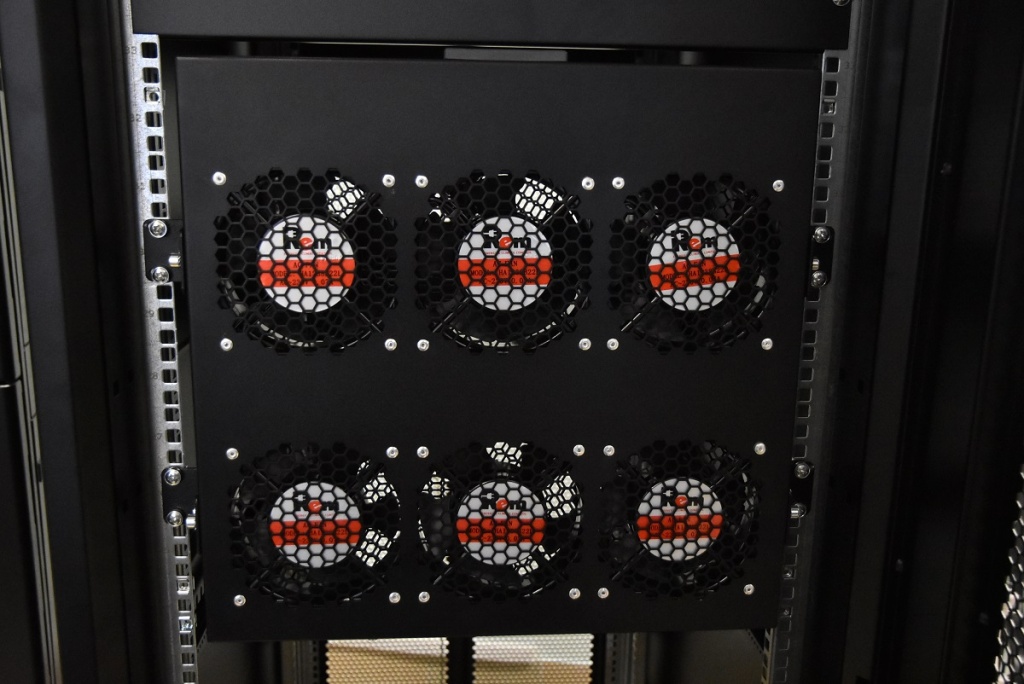

В юнитовых модулях вентиляторых R-FAN новая система фиксации. Новая конструкция кронштейнов исключает провисание. Так же в комплектацию входят дополнительные кронштейны позволяющие устанавливать вентиляторы вертикально.
В таблице представлена информация по замене изделий линейки МВ на изделия линейки R-FAN:
|
Серия МВ
|
Замена серии R-FAN
|
|
МВ-400-1
|
R-FAN-1T
|
|
МВ-400-1-9005
|
Снято с производства
|
|
МВ-400-1Т
|
R-FAN-1T
|
|
МВ-400-1Т-9005
|
Снято с производства
|
|
МВ-400-2
|
R-FAN-2T
|
|
МВ-400-2-9005
|
R-FAN-2T-9005
|
|
МВ-400-2Т
|
R-FAN-2T
|
|
МВ-400-2Т-9005
|
R-FAN-2T-9005
|
|
МВ-400-2-3
|
R-FAN-3T
|
|
МВ-400-2-3-9005
|
R-FAN-3T-9005
|
|
МВ-400-2-3Т
|
R-FAN-3T
|
|
МВ-400-2-3Т-9005
|
R-FAN-3T-9005
|
|
МВ-400-3К
|
R-FAN-3K-1U
|
|
МВ-400-3К-9005
|
R-FAN-3K-1U-9005
|
|
МВ-400-6К
|
R-FAN-6K-1U
|
|
МВ-400-6К-9005
|
R-FAN-6K-1U-9005
|
|
МВ-К
|
Снято с производства
|
|
МВ-К-9005
|
Снято с производства
|
|
МВ-Ф
|
R-FAN-F-IP21
|
|
МВ-Ф-9005
|
R-FAN-F-IP21-9005
|

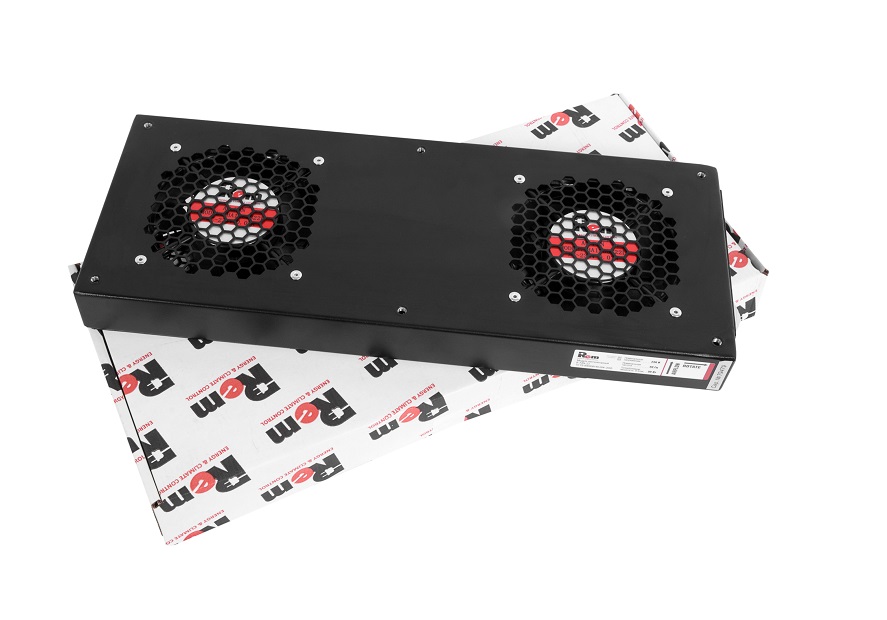

Для исключения подделок все изделия REM защищены специальной голографической пломбой и поставляются в фирменной упаковке.
%20копия.jpg)
Гарантийный срок эксплуатации новых модулей 24 месяца. Каждый вентилятор имеет ресурс в 25 000 часов непрерывной работы.
