Задачей таких решений является защита всего множества устройств, составляющих комплекс видеонаблюдения: видеокамеры, линии питания, видеорегистратор, сервер и блок питания. Любое из них может пострадать от перенапряжения, которое возникает в цепи из-за удара молнии.
В первую очередь, под угрозой находятся те камеры и другое оборудование, которые работают на открытой местности. Если устройство спрятано под навесом, который оснащен молниеприемником, то защита не является обязательной. Но и линии питания, и линии передачи сигнала, должны находиться под защитой от грозы и молний.
Существующие современные решения позволяют противодействовать наводкам в витой паре или коаксиальном кабеле. Высокий ток в кабеле является губительным для видеокамер и другого дорогостоящего оборудования. При попадании молнии в кабель происходит выход из строя видеокамеры и видеорегистратора в большинстве случаев.
Вполне вероятна также угроза поломки всей системы наблюдения, включая и архив с записями съемок. Кроме непосредственно угрозы попадания молнии, грозозащита убережет кабель системы от негативных действий высокочастотного тока, что возникает при прохождении кабеля поблизости от трансформаторных распределительных станций.
Для систем видеонаблюдения грозозащита ставится, чтобы уберечь оборудование от перепадов напряжения. Оно может быть вызвано не обязательно ударом молнии в любую часть системы, но также и выходом из строя любого из ее элементов. Что касается наружного оборудования, то, по идее, для его защиты можно воспользоваться специальным навесом.
Но от всех последствий высокого перенапряжения он защитить не сможет. С другой стороны, при прямом попадании в кабель молнии вообще не спасет никакая защита. Однако уберечь оборудование от электромагнитных наводок, вызываемых грозовыми разрядами, она вполне способна.
Есть несколько ключевых моментов обустройства грозозащиты:
1.От качества выполненных работ зависит безопасность абсолютно всех устройств, которые входят в систему наблюдения. Для заземляющей шины необходимо пользоваться кабелем, который обладает максимальным сечением. Прокладывать ее надо по самому короткому пути.
2.Заземление способно защитить только порт, вблизи которого его смонтировали. Поэтому придется ставить его у каждого из существующих портов и получится многоканальное устройство. Защиту можно ставить и на сам видеорегистратор в том случае, когда кабель был проложен для этих целей за пределами здания. Каждый из портов, к которым будет подведен этот кабель, придется заземлять дополнительно.
3.Для наружных линий обязательно использование экранированного провода. На одном конце он должен быть заземлен жестко, а на другом – мягко.
4.Если не сделать заземление регистратора, подключенного к защищенному порту, то можно ожидать пропадания связи или полного ее отсутствия при помехах. Если использовался экранированный кабель, тогда заземление делают лишь со стороны грозозащиты. Таким же способом делают заземление для всех других свободных кабелей.
5.Небезопасно проводить заземление корпуса видеорегистратора по экранирующей оболочке провода.

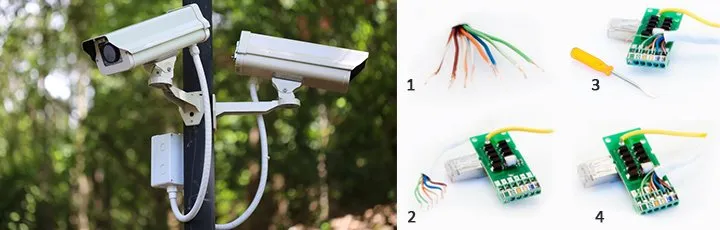

Подключение происходит следующим образом: грозозащитное устройство подключается как можно ближе к прибору, который оно будет охранять, в созданный для этого разрыв линии. На крышке прибора обычно указывается направление подключения. Обязательно соединить клемму заземления и заземляющий контур. Для того, чтобы восстанавливать работоспособность устройства после скачка напряжения и срабатывания защиты, нужно будет заменить плавкие предохранители.
Из-за ударов молний происходят резкие перепады напряжения. Это приводит к тому, что оборудование выходит из строя, потому что экранирующая оплетка кабелей была в свое время заземлена неправильно. Чтобы защита была эффективной для всех случаев, необходимо сделать точку заземления симметричной витой паре.
Для этого потребуются дополнительные устройства, а в линию подключения для витой пары добавляется автоматический трансформатор. Если в системе планируется использовать экранированный кабель, то можно прибегнуть к разъемам типа RJ 45, и в этом случае на выход из трансформатора припаивают экран.
Инсталляция провода с экранированием в других случаях не является целесообразной – большинство оборудования не оснащено входными симметричными схемами с отводами. Если выводов под заземление или экранированных разъемов не предусмотрено, то оплетка кабеля защищается симметрирующим трансформатором. Для этого пользователь покупает UTP-кабель.
Такое оборудование, как правило, помещается в коммутационные коробки, ставят которые поблизости видеокамер. Если устройство, защищающее от грозы, помещают в термокожух, то нужно обращать внимание на то, как оформлено внутри его пространство. Еще обращают внимание на температурный режим, в котором может работать оборудование по грозозащите.
Подбирая такие устройства для своего объекта, особенно те, которые будут оберегать линии питания, следует придавать значение напряжению и силе тока. Некоторое оборудование призвано работать на постоянном токе, а другое – вполне может быть, что на переменном.
Среди различного оборудования с функциями грозозащиты различают несколько основных видов:
— для защиты цепей питания (переменный и постоянный ток);
— для защиты сигнальных линий (витая пара и коаксиальный кабель);
— для защиты управления (к примеру, PTZ камеры).
Чтобы обеспечить пристойный уровень грозозащиты, оборудование целесообразно помещать внутрь термокожухов, которые смогут дополнительно защитить его от высоких и низких температур. Но это касается устройств, работающих за пределами здания. А то, которое размещается внутри помещения, лучше ставить вблизи защищенной аппаратуры.

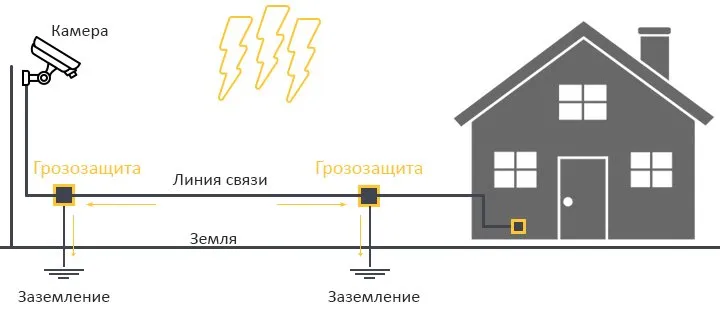

В случае поражения разрядом видеокамеры или линии ее подключения, риск попадания и разрушения распространяется и на диспетчерский центральный пункт. Чтобы обеспечить действительно комплексную защиту, нужно на линии подключения устанавливать защитные устройства не только со стороны камеры, но и от места расположения центрального процессора.
Если аналоговые устройства еще могут пережить сильную грозу, то в случае с IP видеонаблюдением без соответствующей защиты никак не обойтись. Прежде всего, она предохраняет цепи оборудования от губительных скачков напряжения. Такая защитная система может быть внутренней либо наружной.
Что касается внутренней, то с ее помощью происходит ограничение импульсного напряжения. Она охраняет приборы и устройства от неблагоприятных наводок, которые появляются в процессе передачи сигнала на значительные расстояния. Внутренняя защита полезна для видеокамер и охранных систем, мониторов и регистраторов, антенн, сетей подключения, сетей Ethernet. Функции наружной защиты – это перехват молниевого заряда и перенаправление его в землю.
При подключении грозозащиты для IP оборудования, устройство, представляющее собой диодный мост, включается в разрыв линии (кабеля). Оборудование оснащено специальным диодом, сработка которого происходит в ситуации, когда происходит разница потенциалов на входе и выходе, и ее значение превышает установленный предел.
Если срабатывает грозозащитное устройство, то происходит замыкание проводов с одновременным отведением лишнего разряда в землю. Именно таким образом удается защитить чувствительное видеооборудование в сети от преждевременных поломок. Но для этого, должно еще быть организовано правильное заземление.
Как подсказывает статистика, почти треть всех поломок IP оборудования для видеонаблюдения происходит вследствие импульсного перенапряжения, которое всегда сопровождает явление грозы. Для защиты видеокамер и другой аппаратуры нужно придерживаться нескольких важных правил. Во-первых, устройства защиты нужно устанавливать на все виды наружных видеокамер.
Во-вторых, обязательным условием сохранности системы наблюдения является защита всех цепей питания, а также сигнальных линий. В-третьих, модуль грозозащиты устанавливаются в коммутационные коробки, которые обязательно размещаются, как можно ближе к камерам наблюдения.
Самое серьезное внимание построению грозозащитного комплекса должно уделяться в момент разработки видеонаблюдения на объекте. Для защиты оборудования можно прибегнуть к помощи грозозащитных комплексных устройств, также понадобиться организация корректного заземления в здании и около него. Выбирать модуль грозозащиты можно, основываясь на типе видеокамер и линий передачи сигнала.
Эффективный грозозащитный модуль обеспечивает постоянную пассивную защиту наблюдению по всей линии движения сигнала, а также активную защиту на линии его питания. Как только в линиях возникают импульсные перенапряжения, спровоцированные разрядами молний или сильным электромагнитным полем, то на период действия такого напряжение устройства. Находящиеся под защитой, должны быть отключены от линий.
Возврат в рабочее состояние будет происходить в автоматическом режиме, как только напряжение достигнет своего нормального уровня. Чтобы устройство работало устойчиво, ему потребуется обязательное заземление. Допустимое значение импульсного тока в линии достигает 100А. Комплекс должен быть способен работать в температурном диапазоне от – 40 до + 50 градусов по Цельсию.
Главными достоинствами эффективного грозозащитного комплекса должны быть следующие параметры:
Применяя такое сложное оборудование, как видеонаблюдение, во внешней среде, необходимо предусмотреть все возможное, чтобы защитить его от погодных условий и других разрушительных внешних факторов. Устройства по грозозащите являются одним из основных средств для обеспечения бесперебойной работы системы во время неблагоприятной погоды, такой, как гроза и молнии.
