Преобразователи постоянного тока для подвижного состава и систем СЦБ

31.07.2019
анонс1.jpgТиповые применения

В системах с протяженными питающими линиями потери зависят от тока и сопротивления проводников. Если выбрано недостаточное сечение провода, то в конце линии возникнут провалы напряжения, ведущие к нестабильной работе подключенных потребителей. К примеру, нагрузка мощностью 240 В находится на удалении 30 м от источника и подключена проводником 1,5 мм2. Для напряжения 230 В переменного тока это не будет проблемой из-за малого тока, но при напряжении источника 24 В постоянного тока в конце линии напряжение составит всего 17 В.
DC/DC-конвертеры QUINT служат для преобразования уровня напряжения, гальванической развязки цепей питания, а также для стабилизации нестабилизированных источников, например, батарей 24 В. Модели с защитным покрытием печатной платы дополняют широкий модельный ряд этой серии.
Преобразователи постоянного тока QUINT могут восстанавливать напряжение в конце таких питающих линий до необходимых 24 В. Их входной диапазон составляет от 18 до 32 В, а после запуска напряжение может опускаться даже до 14 В. Таким образом, эти устройства могут служить для стабилизации напряжения, поступающего от станционных батарей 24 В.
При достижении порога 19,2 В сработает релейный выход, а на лицевой панели загорится светодиод, сигнализирующий о критическом напряжении.
Еще одна функция преобразователей (DC/DC-конвертеры) – это сегментация цепей питания. Например, запуск двигателя с высоким пусковым током вызывает кратковременные провалы напряжения. Поиск отказов, возникающих при таких переходных процессах, чрезвычайно трудозатратен. Благодаря гальванической развязке и выходной характеристике UI-типа DC/DC-конвертеры надежно отделяют чувствительных потребителей от «тяжелых» нагрузок. Короткие замыкания или перегрузки на выходе конвертера не влияют на устройства, подключенные до него.


Модельный ряд

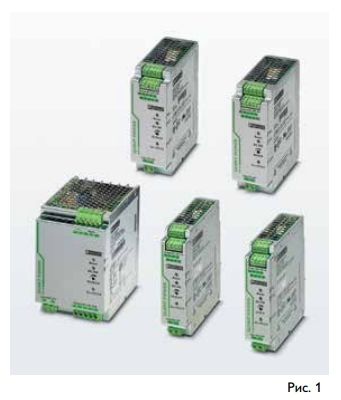

рис 1.jpgрис 2.jpgЛинейка QUINT включает в себя как устройства 24 В/24 В мощностью 120 Вт, 240 Вт и 480 Вт, так и устройства с преобразованием между тремя основными номиналами напряжений: 12 В/24 В, 24 В/48 В, 24 В/12 В и т.д. (рис. 1).

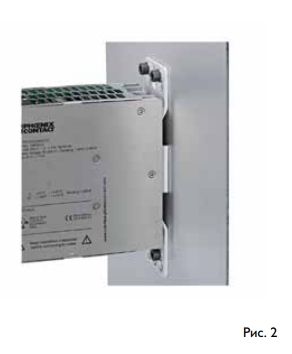

Отдельно стоит отметить две модели, спроектированные специально для подвижного состава. QUINT-PS/60-72DC/24DC/10 (артикул 2905009) может преобразовывать входное напряжение в диапазоне от 42 до 96 В в стандартное 24 В/10 А. Такое устройство может применяться, например, на некоторых локомотивах и вагонах метрополитена с бортовой сетью 80 В постоянного тока. Вторая модель – QUINTPS/96-110DC/24DC/10 (артикул 2905010) имеет входной диапазон от 67,2 до 154 В и аналогичные выходные параметры. Все устройства рассчитаны на уличную эксплуатацию в диапазоне от -25 до +70 °С, и проходят обязательные тесты на вибростенде. Прочный металлический корпус и мощное крепление способны выдержать синусоидальные вибрации с ускорением 2,3 g и ударные нагрузки до 30 g. Крепление всех конвертеров осуществляется на DINрейку, но с помощью опциональных адаптеров возможно крепление на монтажную панель для увеличения виброустойчивости (рис. 2).

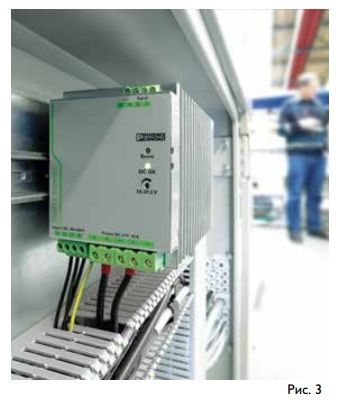

Особенностью серии QUINT является возможность монтажа в плоском положении, что может быть востребовано в условиях дефицита пространства. Штатный адаптер для крепления на DIN-рейку является съемным, а на боковой поверхности расположены заводские отверстия. Таким образом, после переустановки адаптера на боковую поверхность, становится возможным монтировать источник питания в плоском положении (рис. 3).


Защитное покрытие печатных плат

рис 3.jpgрис 4.jpg
Под воздействием высокой температуры и влажности электронные устройства подвержены электрохимической миграции и коррозии. Это происходит из-за загрязнений на печатной плате, которые при контакте с конденсирующейся влагой образуют тонкую пленку. Она снижает поверхностное сопротивление и ухудшает изоляционные характеристики. Все это приводит к отказам, особенно в условиях солевого тумана, при работе в неблагоприятной экологической обстановке, в первую

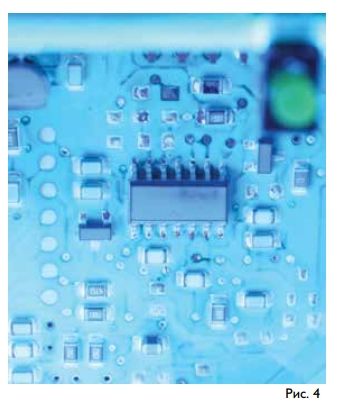

очередь в атмосфере, загрязненной выбросами промышленных предприятий и транспорта. Конформное покрытие печатной платы решает данную проблему, однако оно имеет смысл в том случае, если покрытие нанесено качественно и не оставляет ни одной области открытой. Защитное покрытие плат преобразователей постоянного тока QUINT наносится методом погружения (т.н. dip coating). Оно закрывает не только проводящие дорожки, но и сами компоненты, все пустоты под ними, их выводы (рис. 4).
Версии с покрытием имеют индекс «CO» в наименовании и артикул, отличный от стандартного. Эти версии доступны для трех моделей конвертеров 24 В/24 В, а также для двух конвертеров для подвижного состава, упомянутых выше. Например, стандартная модель – QUINT-PS/24DC/24DC/5 (артикул 2320034), модель с конформным покрытием – QUINT-PS/24DC/24DC/5/CO (артикул 2320542). Ширина ассортимента, устойчивость к климатическим воздействиям, отличные характеристики электромагнитной совместимости – все это делает DC/DC преобразователи серии QUINT оптимальным выбором для железнодорожных применений.
