Новые гибридные клеммы CHIKU RPV 4: винт и Push-in в одном корпусе

В линейке CHIKU RPV появились гибридные клеммы на 4 мм²: с одной стороны корпуса винтовой зажим, с другой — Push-in с верхним подключением. В каталоге три исполнения — с ножевым размыкателем, с размыкателем и проходное.

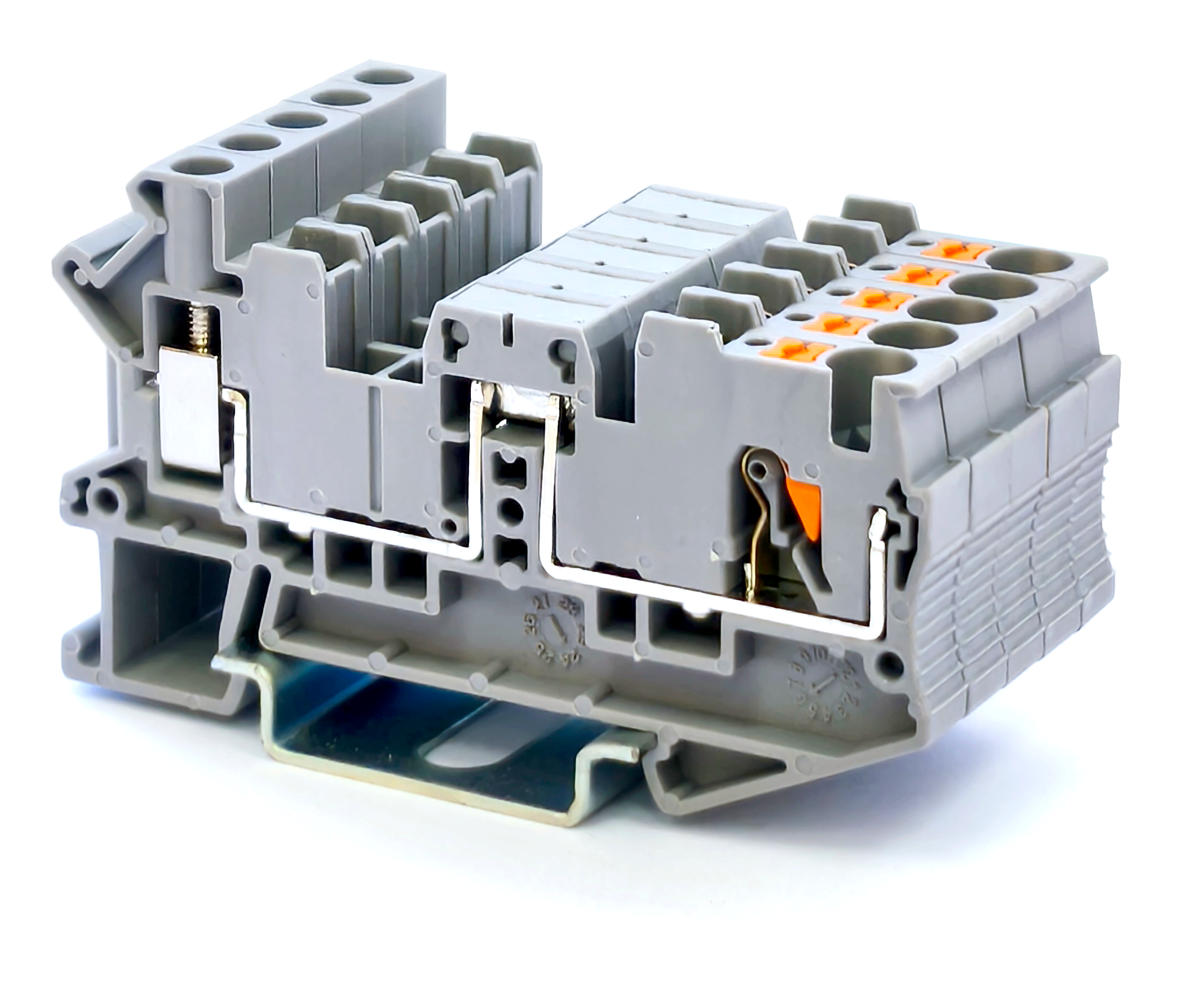

Разрез модуля RPV 4: винт со стороны полевого кабеля, Push-in со стороны сборки шкафа

Push-in рассчитан на внутреннюю разводку: по данным производителя сборка ускоряется примерно на 25 %. Винт остаётся привычным для подключения на объекте. Модуль стоит в общий ряд RPV на DIN-рейке TS 35×7,5.

Исполнения

• RPV 4-MT(-P) — гибрид с ножевым размыкателем (HNT-131560, серый);
• RPV 4-TG(-P) — гибрид с размыкателем (HNT-131938);
• RPV 4-MTD(-P) — проходной гибрид без размыкателя (HNT-140690).

Номинал трёх моделей: 20 А / 4 мм², 400 В, IEC 60947-7-1. Габарит 6,15×71×42,6 мм. Одножильный проводник 0,2–6 мм², снятие изоляции 12 мм, винт М3 / 0,7 Н·м. Корпус PA, UL94 V-0. Цвета: серый, синий, красный, жёлтый, зелёный. Торцевая пластина D-RPV 4-MT(-P).

Карточки в каталоге, обзор гибридной схемы — в статье «Гибридные клеммы CHIKU». Поставка — через ОРТИС, страница бренда ortice.ru/brands/chiku/.
