Клеммы CHIKU RPV: Push-in с сечения 0,14 мм²

Серия RPV бренда CHIKU — электротехнические клеммы Push-in с монтажом проводника сверху. Линейку на российский рынок поставляет компания ОРТИС: проходные модули для цепей управления, силовые исполнения и варианты с ножевым размыкателем. Нижний порог сечения — 0,14 мм², что важно при разводке тонких жил датчиков и контроллеров без смены серии на DIN-рейке.

RPV 2,5 (проходная), RPV 2,5-MTB (ножевой размыкатель) и RPV 4 (силовая). Каталог: RPV 2,5, RPV 2,5-MTB, RPV 4

Серия RPV: что это за клеммы

RPV — пружинный зажим Push-in: жёсткий проводник или жила с наконечником заводится сверху без инструмента. Для демонтажа и для многопроволочной жилы без гильзы служит ярко-оранжевая кнопка-актуатор — она открывает контактную пружину. Усилие прижима задаёт пружина, а не момент затяжки винта: нет риска недотянуть или перетянуть соединение.

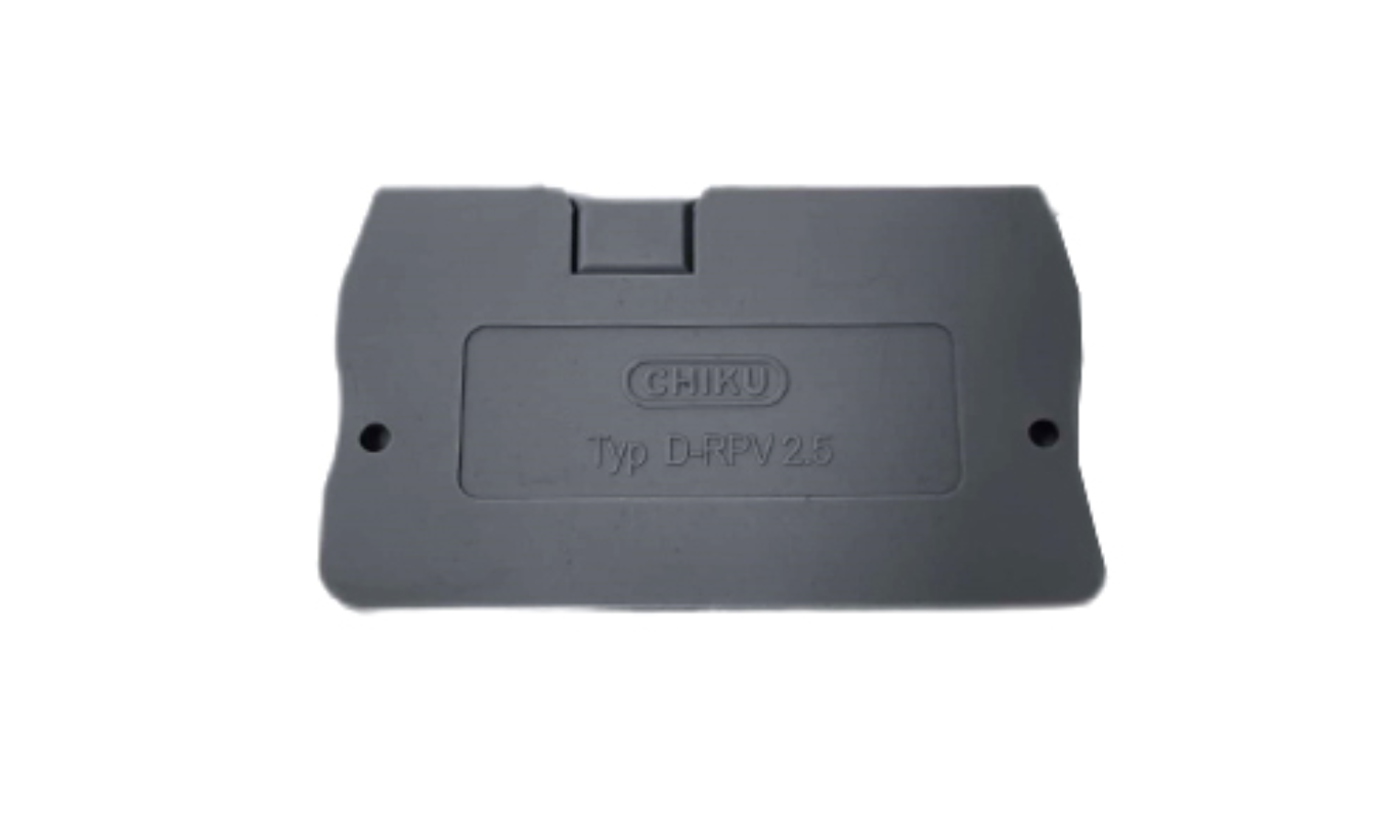

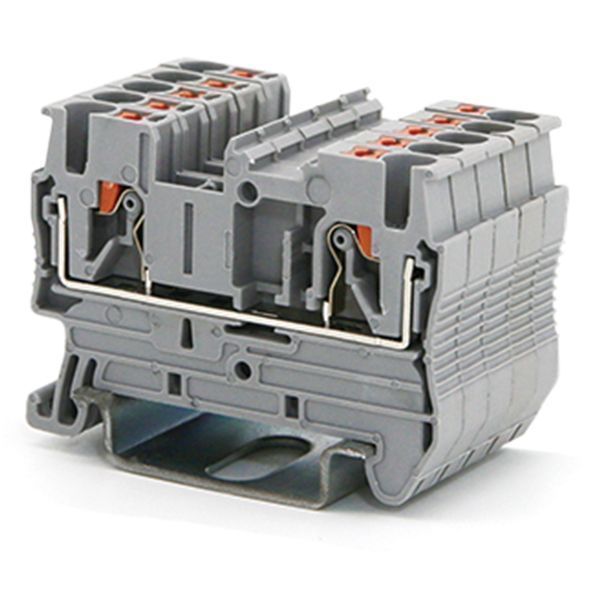

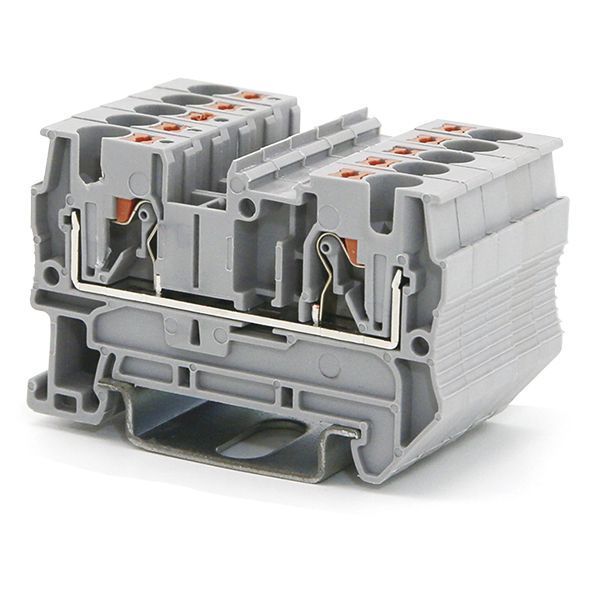

Базовая проходная модель RPV 2,5 (артикул HNT-090816) — ширина 5,2 мм, 24 A / 800 В / 2,5 мм². Силовая RPV 4 (HNT-090822) — 6,2 мм, 32 A / 800 В / 4 мм². К ряду RPV 2,5 в каталоге идёт торцевая пластина D-RPV 2,5 (HNT-090623) — это крышка торца, а не сама клемма.

Функциональные исполнения той же серии:

• RPV 2,5-MTB (HNT-125844) — Push-in с ножевым размыкателем, 5,2 мм / 16 А / 400 В / 2,5 мм²;
• D-RPV 4-MT(-P) (HNT-131561) — исполнение с ножевым размыкателем в габарите 4 мм².

Если в одном модуле нужны разные типы зажима (винт и пружина), это уже гибридные клеммы — отдельная задача, разобранная в статье «Гибридные клеммы CHIKU».

Производитель линейки (Huntec) держит около 15 % персонала в R&D и собственные лаборатории CNAS. Для проекта это означает проверяемые протоколы, а не «чёрный ящик» контрактной сборки. Перед заказом сверяйте номиналы и сертификаты конкретной модели в каталоге.

Как выбрать модель

Подбор внутри RPV сводится к четырём осям. Ниже — ориентиры из каталога CHIKU и текущих карточек, не замена даташита.

Жёсткую жилу и наконечник в Push-in заводят без отвёртки. Многопроволочную медь без гильзы — через актуатор. Сечение и тип жилы только в пределах модели: тонкая жила «плавает» в зажиме, толстая не даёт равномерного контакта.

Полный разбор соседних серий CHIKU (винт, пружина, PE, предохранитель) — в материале «Электротехнические клеммы CHIKU: выбор серии и правила монтажа в щите».

Где применяют

RPV закладывают туда, где важны скорость сборки, стабильное усилие пружины и вибростойкость — без периодической протяжки винтов:

• щиты промышленной автоматизации и АСУ ТП — плотность монтажа, сигнальные цепи от 0,14 мм²;
• железнодорожный транспорт и подвижной состав — вибрация, при которой винт со временем ослабевает;
• судостроение — удары и плотная компоновка распределительных шкафов;
• телеком и объекты связи — большое число однотипных соединений, контроль без разрыва цепи (4-мм тест).

Конструкция закрывает токоведущие части при тестировании. Это не замена паспорта модели, но рабочий критерий для спецификации щита.

Чек-лист спецификации

Перед выпуском спецификации зафиксируйте: номинальный ток и сечение; нужна ли функция MT/MTB; PE; условия по вибрации и температуре; комплект торцевых пластин D-RPV и маркировки. Номиналы конкретной позиции всегда сверяйте с каталогом и паспортом.

Документация

Каталог и карточки моделей — в разделе бренда CHIKU на ortice.ru. Смежные материалы: гибридные клеммы CHIKU и выбор серии и правила монтажа в щите.
