Системы накопления энергии Elecnova: шкафы C&I Ultra, Solar Pro и контейнеры NovaStack

Shanghai Elecnova Energy Storage выпускает комплектные системы накопления энергии: батарейный PACK, преобразователь PCS, BMS и EMS. В каталоге EN.E.2607 четыре группы — шкаф all-in-one, гибридный шкаф PV+накопитель, контейнер 10/20 футов и вспомогательные шкафы STS/EPS. Каждая рассчитана на свой масштаб объекта и способ включения в сеть.

Ниже — ориентиры для проектанта и закупщика, а не замена каталога. Перед спецификацией сверяйте напряжение сети, энергию, мощность PCS и опции (STS, климат, антикоррозия) по актуальному листу производителя.

На странице бренда Elecnova на ortice.ru также представлены приборы учёта и решения по качеству электроэнергии. Этот материал относится только к линейке СНЭ.

Шкафы C&I Ultra: ECO-E241WP (воздух) и ECO-E261LP (жидкостное охлаждение)

Зачем СНЭ закладывать в проект

На объекте накопитель закрывает несколько задач, которые иначе решают отдельными установками: сдвиг потребления (арбитраж, срез пика), резерв при пропадании сети, выравнивание качества электроэнергии, работа с собственной генерацией PV, микросеть и участие в системных услугах.

Для конструктора важны не «гигаватт-часы завода», а три решения на площадке: шкаф у здания, шкаф в связке с инвертором PV или контейнер на фундаменте. От этого зависят площадь установки, напряжение сети, охлаждение и состав заявки.

Три линейки и вспомогательные шкафы

Ориентиры для подбора. Перед заказом сверяйте номиналы и опции под ваш проект.

Охлаждение в индексах моделей: WP — воздушное, LP — жидкостное на уровне PACK. Степень защиты шкафов IP55, антикоррозия C4 (C5 — опция). Ресурс по каталогу ≥ 8 000 циклов, DoD до 100% при 25 ± 2 °C. Связь — Modbus TCP. Ячейки LFP 314 А·ч.

C&I Ultra: шкаф all-in-one

Серия для площадок C&I, где накопитель ставят как готовый шкаф: батарея, PCS, BMS, климат, распределение и пожаротушение в одном корпусе. Параллель по стороне переменного тока позволяет наращивать мощность без смены типа шкафа.

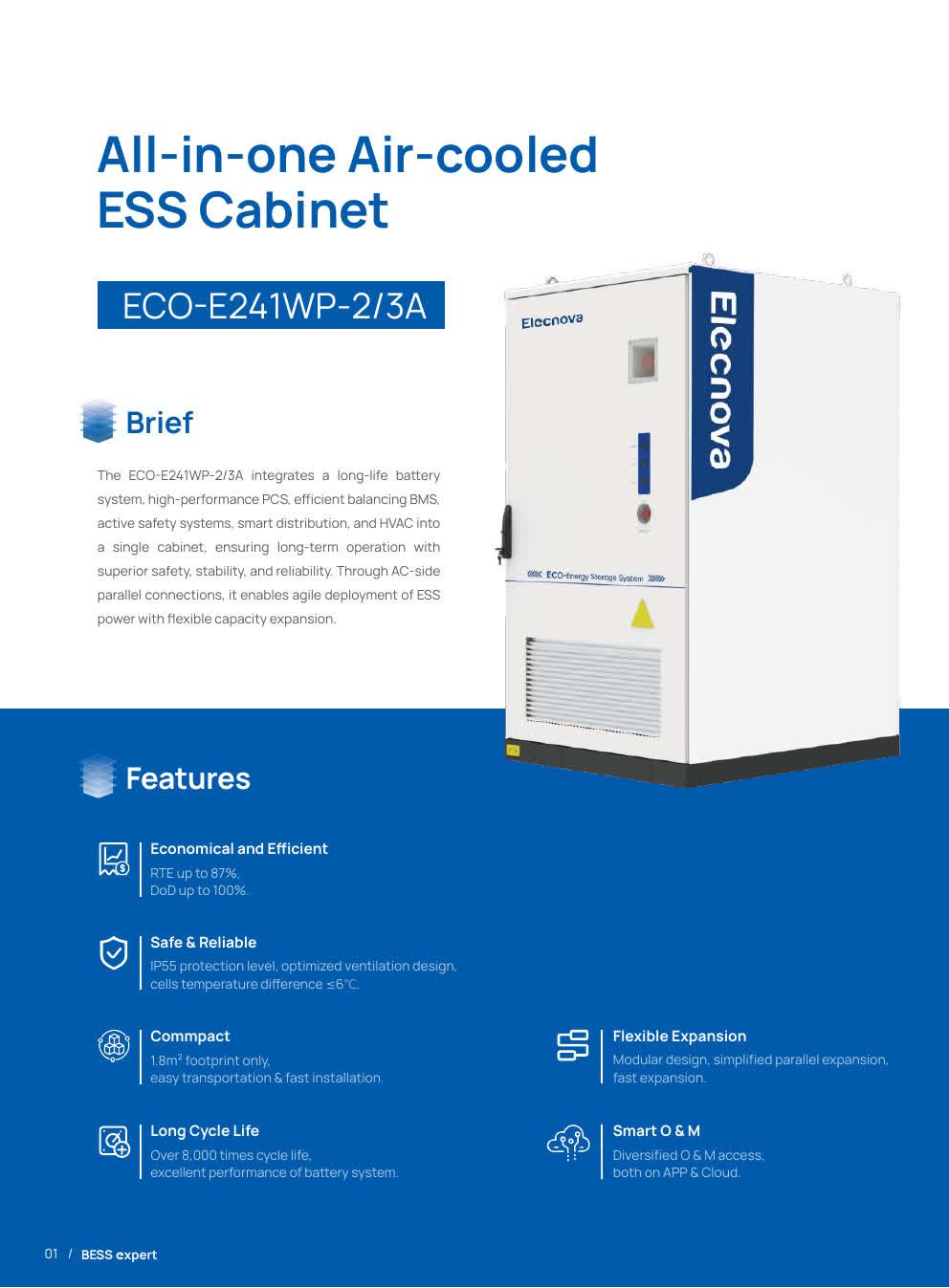

ECO-E241WP-2A / 3A — воздушное охлаждение, 241 кВт·ч. Выход 125 кВт (2A) или 100 кВт (3A), 400 В, 3W+N+PE. Площадь установки около 1,8 м². Диапазон среды −25…+55 °C (снижение мощности после 45 °C). Это базовая позиция, если нет требования к жидкостному контуру и достаточно 400 В.

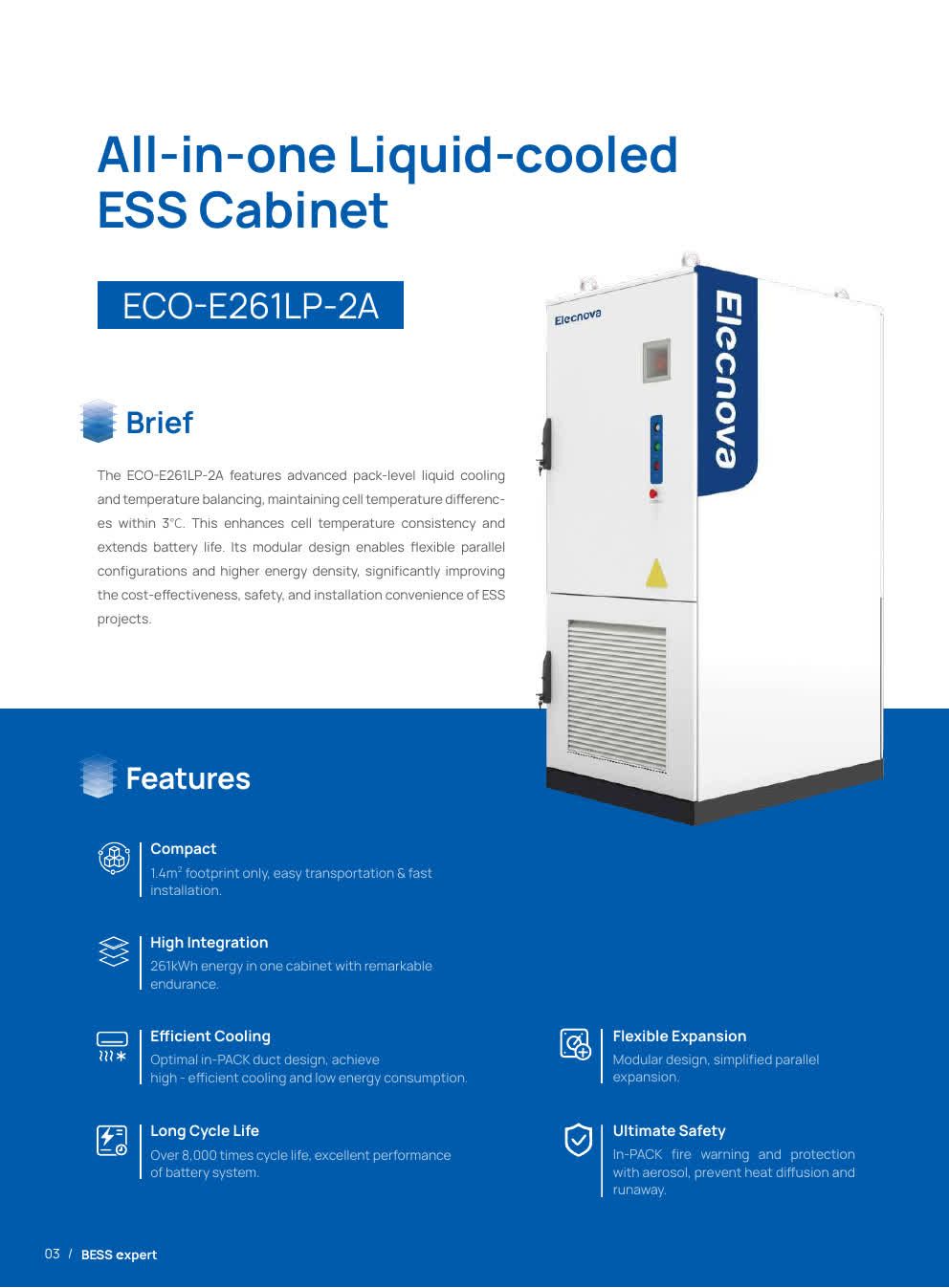

ECO-E261LP-2A — жидкостное охлаждение PACK, разброс температур ячеек в пределах 3 °C. 261 кВт·ч, 125 кВт, 400 В. Площадь около 1,4 м². В спецификации модели указан UL9540A. Имеет смысл, если объект плотный по компоновке или в ТЗ заложена термостабильность батареи.

ECO-E418LP-A40 / A69 / A80 — 418 кВт·ч в одном шкафу. Напряжение выбирается под сеть: 400 / 690 / 800 В (125 / 215 / 210 кВт). Это позиция для проектанта, когда сеть не 400 В или нужна большая энергия без перехода в контейнер.

ECO-B418LP-2N — только батарейный шкаф, без PCS. Берут, когда преобразователь выносят отдельно (централизованный PCS, соединение на среднем напряжении).

Пожаротушение в шкафах — аэрозольное.

Solar Pro: накопитель в связке с PV

Серия ECO-B…WP/LP-2H рассчитана на совместную работу с гибридным инвертором. В шкафу — батарея LFP, климат, пожаротушение, EMS. Со стороны PV: диапазон 150–850 В, несколько MPPT, работа с инверторами разных производителей.

Для заявки на типичный коммерческий объект с крышной станцией достаточно пары ECO-B100WP-2H (100,48 кВт·ч, 320 В DC) и ECO-B120WP-2H (120,576 кВт·ч, 384 В DC). Воздушное охлаждение, IP55, площадь около 0,96 м². Если энергии мало — смотреть ECO-B241WP-2H и ECO-B261LP-2H (241 и 261 кВт·ч).

Не ставить Solar Pro туда, где PV нет и не планируется: тогда проще C&I Ultra с собственным PCS.

NovaStack: контейнер 10 и 20 футов

Контейнер берут, когда энергии шкафа уже не хватает или нужна работа сеть/остров с быстрым переключением.

ECO-E10FT1044LP-2-N — 10 футов, 1044 кВт·ч, 500 кВт, 400 В. Версия …-S добавляет STS: переключение сеть/остров менее 20 мс, мощность STS 1000 кВт. В ТЗ на микросеть и питание ответственных нагрузок закладывайте именно S, не N.

ECO-E20FT2170LP-2 — 20 футов, 2170 кВт·ч.

Для крупных площадок в каталоге есть блоки ECO-B/Z20FT4179LP (4179 кВт·ч) и ECO-B/Z20FT5015LP (5015 кВт·ч) и преобразователи ECO-PCS-1500/2580/2520-ZC.

Пожаротушение в контейнере — аэрозоль и водяное распыление. Масса 10-футового модуля около 14 т: это вопрос фундамента и подъезда, его нужно закладывать в стройчасть, а не только в однолинейную схему.

Как выбрать линейку

• Площадка C&I, один корпус у здания, сеть 400 В — ECO-E241WP или ECO-E261LP.
• Нужны 690 или 800 В либо ~400 кВт·ч в одном шкафу — ECO-E418LP с индексом A40/A69/A80.
• PCS вынесен, батарея отдельно — ECO-B418LP-2N.
• Есть или проектируется PV — Solar Pro (ECO-B100/120WP-2H и старше).
• Сотни–тысячи кВт·ч, отдельная площадка — NovaStack 10 или 20 футов.
• Сеть/остров, переключение <20 мс — контейнер с STS (индекс S) или шкаф Smart Aux STS.

Жидкостное охлаждение (LP) берут, когда в ТЗ важен разброс температур ячеек и плотность компоновки; воздушное (WP) — если достаточно IP55 и проще сервис контура.

Что проверить перед спецификацией

1. Задача объекта: срез пика, резерв, PV, микросеть. От этого зависит Ultra / Solar Pro / контейнер и нужен ли STS.
2. Энергия и мощность: кВт·ч батареи и кВт PCS отдельно. Не заказывать «шкаф 125 кВт», не указав энергию.
3. Напряжение сети: 400, 690 или 800 В — индекс A40/A69/A80 у ECO-E418LP.
4. Охлаждение и климат: WP или LP, диапазон −25…+55 °C, снижение мощности после 45 °C, C4 или C5.
5. Площадь и масса: шкаф 0,96–1,8 м²; 10-футовый контейнер ~14 т. Согласовать с генпланом.
6. Документы в заявке: каталог EN.E.2607, сертификаты TÜV SÜD, CE, при требовании заказчика — UL9540A (есть у ECO-E261LP). Параметры в каталоге справочные и не являются офертой.

Поставка и документы

Продукцию Elecnova на российский рынок поставляет ОРТИС. Страница бренда: ortice.ru/brands/elecnova/. Для проекта нужны каталог EN.E.2607, опросный лист по энергии/мощности/напряжению и, при контейнере, данные по фундаменту и STS.

Технический отдел поможет свести линейку к конкретной модели под ТЗ. Не подставляйте в спецификацию «СНЭ Elecnova» без кода шкафа: закупка идёт по модели ECO-…, а не по названию семейства.
