Электротехнические клеммы CHIKU: выбор серии и правила монтажа в щите

Зачем проектировщику обращать внимание на клеммы

Клеммная колодка — не «мелочь в щите», а узел, от которого зависят надёжность соединений, время обслуживания и безопасность персонала. В промышленной автоматизации, энергетике и инфраструктурных проектах ошибка на этапе выбора клеммника оборачивается перегревом контактов, сложным доступом при ревизии и лишними простоями.

CHIKU — линейка электротехнических клемм и аксессуаров, которую компания ОРТИС поставляет на российский рынок как альтернативу решениям мировых брендов. Продукция ориентирована на DIN-рейку, типовые сечения проводников и задачи щитового монтажа — от силовых цепей до цепей управления и сигнализации.

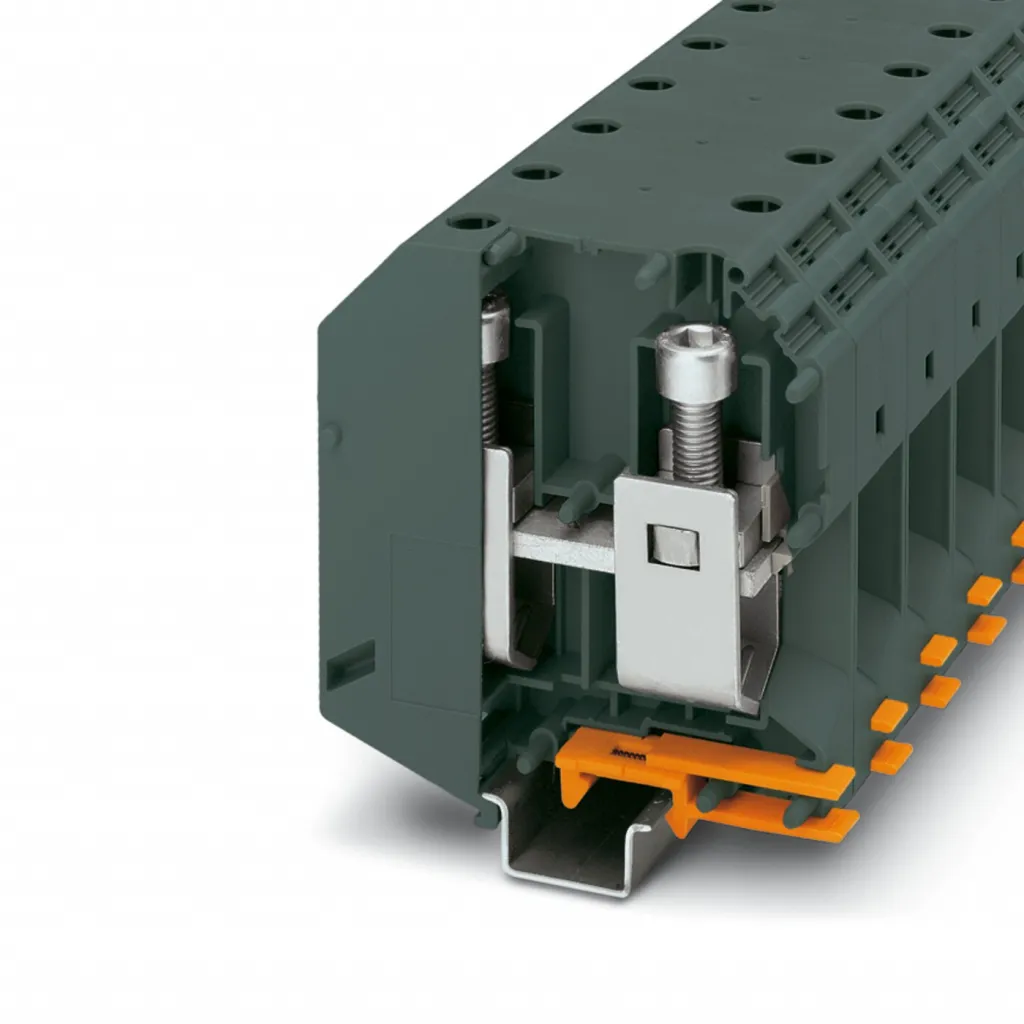

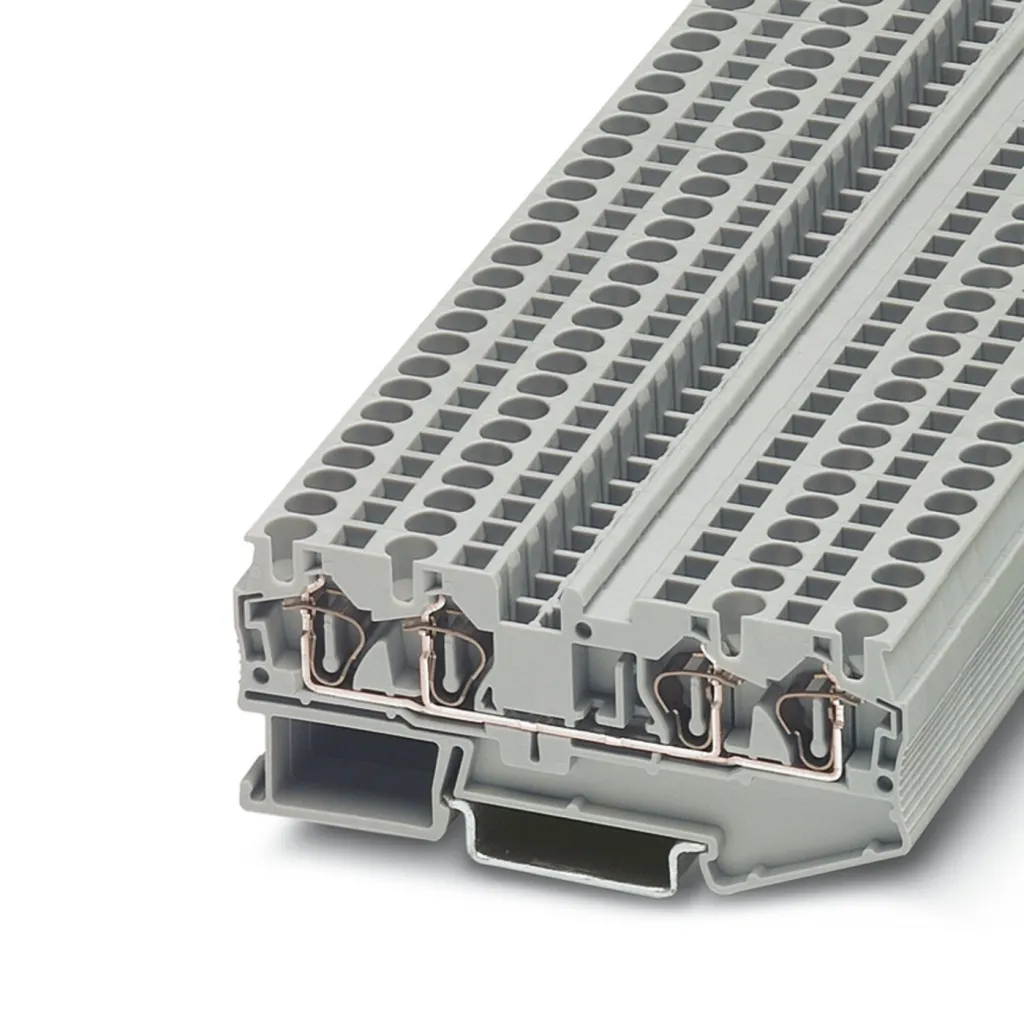

Модульные клеммы CHIKU: ряд на DIN-рейке, пружинный и винтовой зажимы

Основные серии и области применения

Ассортимент CHIKU охватывает несколько функциональных групп. Ниже — ориентиры для подбора, а не замена каталога: перед заказом сверяйте номиналы, сечения и сертификаты под ваш проект.

Подробнее о гибридных клеммах CHIKU — в отдельном материале: там разобраны сценарии, когда в одном модуле сочетаются винтовое и пружинное подключение.

Технологии подключения: что выбрать на объекте

Винтовой зажим привычен монтажникам и хорошо работает с многожильными проводами при использовании наконечников НШвИ или НШП. Важно соблюдать момент затяжки и не допускать «пережатия» меди — это снижает площадь контакта и ускоряет нагрев.

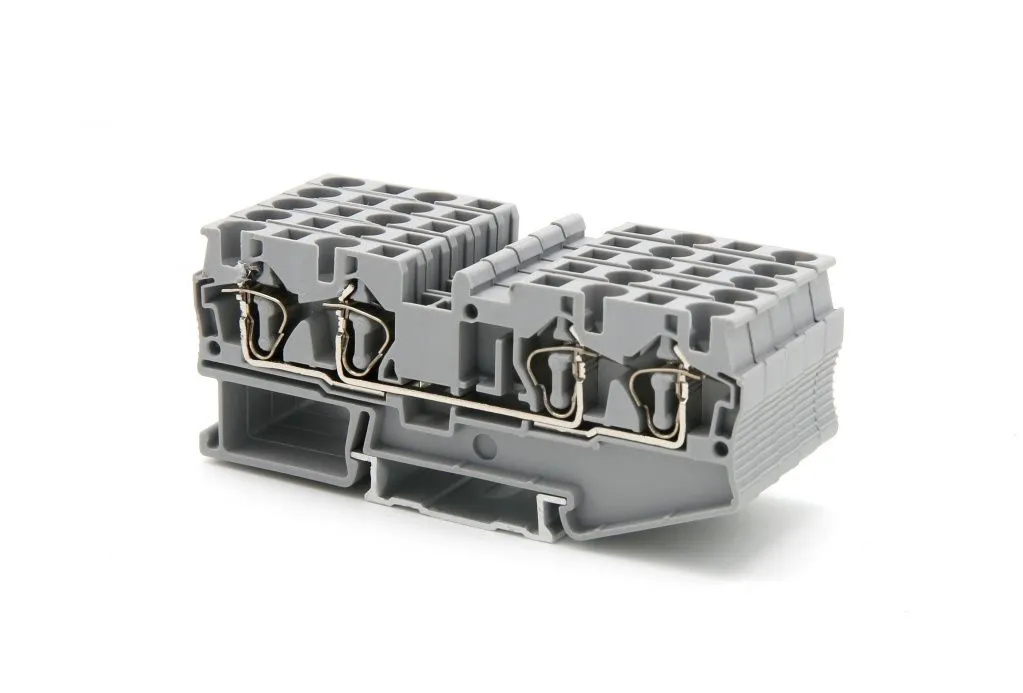

Пружинный зажим (Cage Clamp и аналоги) ускоряет монтаж при частых переключениях и сервисе: провод вставляется без отвёртки, фиксация пружиной компенсирует вибрацию в щитах на транспорте и у насосных станциях.

Гибридные клеммы уместны там, где часть цепей уже обжата наконечниками, а часть — многожильный кабель с НШвИ: один модуль закрывает оба варианта без смены серии на рейке.

Пять практических правил монтажа

1. Сечение и тип проводника — только в пределах, указанных для конкретной модели. Слишком тонкая жила «плавает» в зажиме, слишком толстая — не даёт равномерного контакта.
2. Наконечники — для винтовых клемм на жилы от 1,5 мм² используйте гильзы НШвИ; оголённую многожильную медь в силовые клеммы не заводите.
3. Последовательность на рейке — силовые цепи, PE, затем сигнальные; оставляйте 10–15 % свободной длины рейки под расширение проекта.

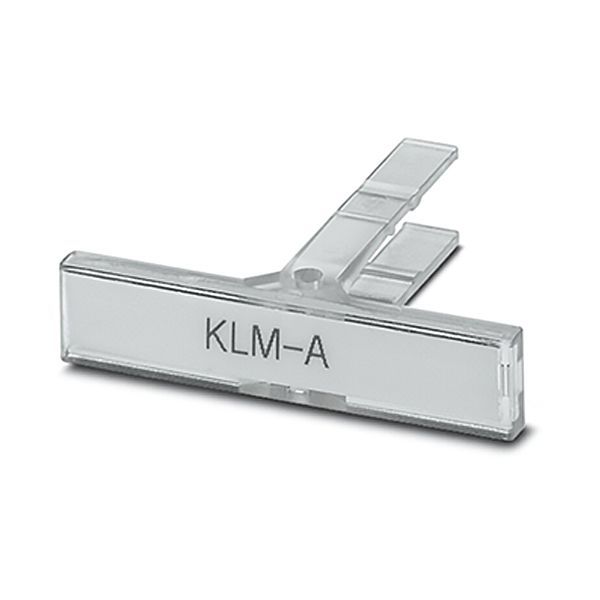

4. Маркировка — сразу после монтажа, по схеме щита; CHIKU предлагает держатели и накладки маркировки — экономия времени при поиске цепи через год.
5. Тепловой зазор — не ставьте вплотную модули с высоким током и компактные сигнальные без учёта рассеивания; при плотной компоновке закладывайте вентиляцию щита.

Смежная продукция CHIKU в каталоге ОРТИС

Клеммная система редко существует изолированно. Для комплексных щитов имеет смысл сразу подобрать:

• промышленные интерфейсные модули и промежуточные реле CHIKU;
• кабельные вводы и клапаны выравнивания давления;
• разъёмы для фотоэлектрических систем.

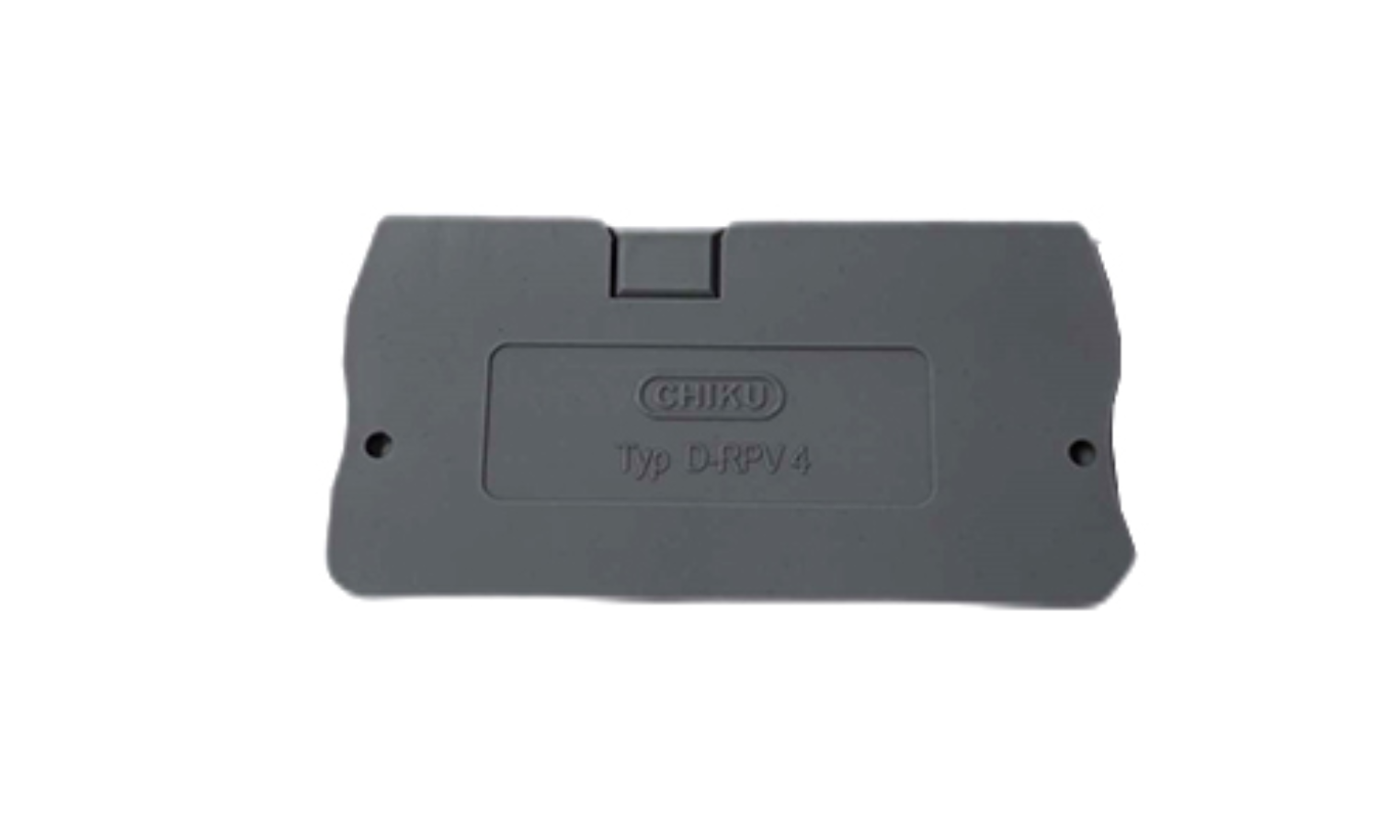

Аксессуары маркировки и торцевые элементы для клеммных рядов CHIKU

Сертификация и инженерная поддержка

Для взрывоопасных зон и объектов с повышенными требованиями к безопасности актуален сертификат взрывобезопасности Ex на клеммы CHIKU. Для проектирования в CAD доступны 3D-модели клемм CHIKU — их удобно ставить в компоновку щита до закупки.

Если вы только знакомитесь с брендом, начните с обзора «Знакомство с клеммами CHIKU» — там собраны базовые серии и сравнение с привычными аналогами.

Краткий чек-лист выбора

Перед спецификацией ответьте на четыре вопроса: номинальный ток и сечение; тип подключения (винт / пружина / гибрид); нужна ли встроенная защита или разводка PE; условия эксплуатации (вибрация, влажность, Ex-зона). С этими вводными подбор по каталогу CHIKU занимает минимум времени, а щит получается сервисопригодным с первого дня эксплуатации.
