Как выбрать автомат в литом корпусе для ввода НКУ: ток, отключающая способность, расцепитель — LAZZEN NDM

Вводной автомат НКУ выбирают по пяти параметрам:

• номинальный ток In не меньше расчётного тока ввода, с учётом температуры в оболочке;
• Icu при рабочем напряжении не меньше ожидаемого тока КЗ в точке установки;
• тип расцепителя: тепломагнитный — для типовых вводов, электронный — когда нужна селективность, защита от замыкания на землю или передача данных;
• категория применения: A или B (с нормированным Icw) по IEC 60947-2;
• исполнение: число полюсов, стационарное, втычное или выкатное, способ подключения, привод.

У LAZZEN (ранее Nader) автоматы в литом корпусе — это серии NDM3 и NDM5 с тепломагнитным расцепителем и NDM3E и NDM5E с электронным. LAZZEN сопоставим с ABB, Schneider Electric, Siemens и применяется для их замены. Аналог под конкретную позицию спецификации подбираем по запросу.

Серии NDM: таблица-ориентир

Таблица помогает выбрать серию. Она не заменяет каталог: номиналы, Icu по конкретной раме и коды исполнений сверяйте по руководству LAZZEN перед заказом. Значения Icu даны при 380/400/415 В AC.

NDM3 и NDM5: тепломагнитный расцепитель

NDM3

Рамы на 63, 100, 125, 160, 250, 400, 630, 800 и 1600 А, номинальные токи 10–1250 А. Номинальное напряжение изоляции Ui — 1000 В. Icu при 400 В — 36–100 кА в зависимости от рамы и уровня отключающей способности. Исполнения: 3 или 4 полюса (варианты нейтрали A–D); управление рукояткой, моторным приводом или поворотной рукояткой; переднее, заднее или втычное подключение. Коды втычного исполнения по руководству LAZZEN 2025: Z3Q — с подключением через лицевую панель, Z3H — с подключением через заднюю панель; для 4P рам NDM3-63 и NDM3-100 они недоступны. Пример рамы: NDM3-250, In 100–250 А.

NDM5

Рамы на 125, 160, 250, 400, 630 и 1600 А, номинальные токи 1,5–1250 А. Icu при 400 В: L — 70 кА, M — 100 кА, H — 150 кА; для рамы 1600 А — 70/100/100 кА. Коды расцепителя:

• TMD — тепломагнитный с регулировкой, защита распределительной сети;
• TMM — тепломагнитный, защита двигателя;
• TMF — тепломагнитный нерегулируемый;
• MF и MA — только электромагнитный, фиксированный или регулируемый.

Есть стационарное, втычное и выкатное исполнения. Пример: NDM5-250H160/3/TMD — рама 250 А, уровень H, 160 А, 3 полюса.

NDM3E и NDM5E: электронный расцепитель

Электронный расцепитель нужен, когда на вводе требуется регулировать уставки, обеспечить селективность с нижестоящими автоматами или передавать данные в систему диспетчеризации.

• NDM3E — рамы 125–800 А и NDM3EX-1600 на 800–1600 А. Исполнения: базовое, G (защита от замыкания на землю), T (связь), GT. Рамы 630, 800 и 1600 А — категория B, Icw 8, 10 и 20 кА / 1 с.

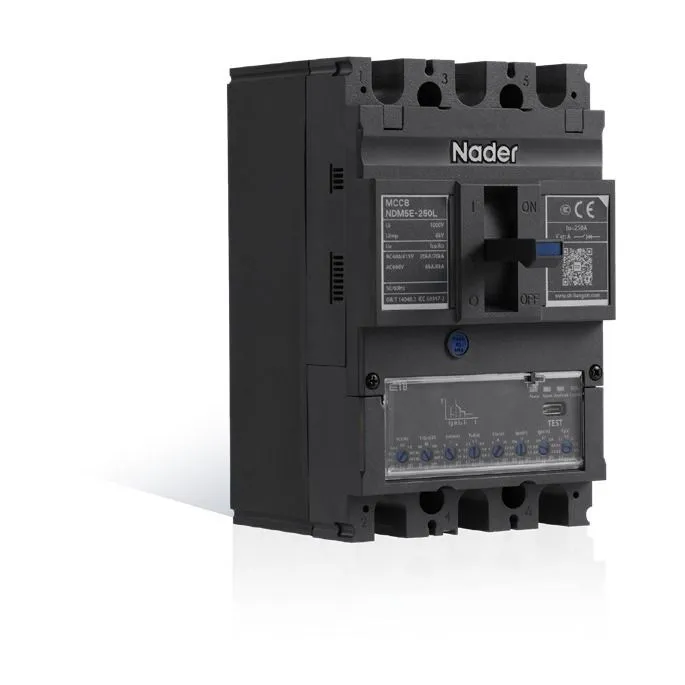

• NDM5E — рамы 125–1600 А, Icu при 400 В: L — 70 кА, M — 100 кА, H — 150 кА; для рамы 1600 А — 70/100/100 кА. Расцепители ETB и ETC (с ЖК-дисплеем), опции -T (связь) и -P (учёт энергии). По каталогу: защита от замыкания на землю, предупреждение о перегрузке, тепловая память. Рамы 400, 630 и 1600 А — категория B, Icw 5, 8 и 20 кА / 1 с.

Как выбрать автомат в литом корпусе для ввода

• Типовой ввод, селективность не требуется: NDM3 с тепломагнитным расцепителем; Icu рамы — по таблице каталога, до 100 кА.
• Ввод с высоким ожидаемым током КЗ: NDM5 уровня M или H (100 или 150 кА).
• Нужна селективность с отходящими автоматами: электронный расцепитель NDM3E или NDM5E, для селективности по времени — рамы категории B с нормированным Icw.
• Нужны защита от замыкания на землю, связь или учёт энергии: NDM3E (G, T, GT) или NDM5E (-T, -P).
• Отходящая линия двигателя: NDM5 с расцепителем TMM или MA.
• Нужна быстрая замена аппарата без демонтажа присоединений: втычное или выкатное исполнение. У NDM5E втычное исполнение есть для рам 125–630 А, выкатное — только для рам 400 и 630 А. Для NDM5 применимость исполнения к раме уточняйте по каталогу.

Что проверить перед заказом

• Расчётный ток ввода и температура внутри НКУ.
• Ожидаемый ток КЗ в точке установки и напряжение сети.
• Нужна ли селективность и защита от замыкания на землю.
• Число полюсов и вариант нейтрали.
• Исполнение и подключение: стационарное, втычное, выкатное; переднее или заднее.
• Аксессуары: независимый расцепитель, расцепитель минимального напряжения, вспомогательные контакты и контакт сигнализации, моторный привод или поворотная рукоятка.

Смежная продукция LAZZEN

Для управления двигателями у LAZZEN (ранее Nader) есть контакторы и пускатели. О выборе — в статье «Контакторы и пускатели LAZZEN для двигателей».

Частые вопросы

Как подобрать NDM вместо установленного автомата?

По параметрам установленного аппарата: номинальный ток, число полюсов, отключающая способность Icu/Ics, тип расцепителя и способ присоединения. Артикул NDM подбираем по запросу.

Чем категория A отличается от категории B?

У автоматов категории B нормирован кратковременно выдерживаемый ток Icw: аппарат выдерживает ток КЗ заданное время, пока срабатывает нижестоящий автомат. Это нужно для селективности по времени. У категории A такой характеристики нет.

Когда нужен электронный расцепитель?

Когда требуется точная настройка уставок, селективность, защита от замыкания на землю, передача данных или учёт энергии. Для типового ввода без этих требований достаточно тепломагнитного расцепителя.
