Как выбрать промежуточное реле для шкафа автоматики: катушка 24 В DC или 230 В AC, контакты, розетка — FINDER

Промежуточное реле развязывает выход контроллера или датчика и силовую цепь. Под задачу его выбирают так:

• катушку — под напряжение цепи управления: 24 В DC для выходов ПЛК, 230 В AC для релейно-контакторных схем;
• контакты — по числу коммутируемых цепей и току нагрузки;
• монтаж — розетку на DIN-рейку 35 мм с винтовым или Push-in зажимом либо готовый интерфейсный модуль, если в шкафу мало места.

У FINDER промежуточные реле на розетке представлены сериями 40, 46 и 55, интерфейсные модули — сериями 38, 39 и 4C.

Серии FINDER для шкафа автоматики: таблица-ориентир

Таблица помогает выбрать серию. Она не заменяет каталог: номиналы и коды исполнений сверяйте по каталогу FINDER перед заказом.

CO — перекидной контакт.

Серии 40, 46, 55: реле в розетке

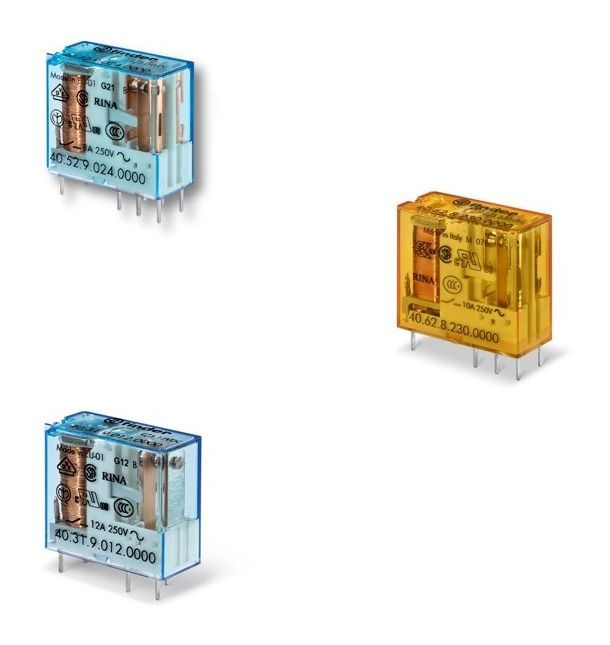

Серия 40 — 1 или 2 контакта, 40.61 — 16 А

Реле устанавливают на плату или в розетку серии 95 на DIN-рейку. Исполнения: 40.31/40.51 (1 CO 12 А, в розетке — 10 А), 40.52 (2 CO 8 А), 40.62 (2 CO 10 А), 40.61 (1 CO 16 А). В розетке 95 реле 40.61 работает на 10 А; до 16 А — при параллельном подключении клемм розетки. Розетки: для 40.31 — 95.03 (винтовой зажим) или 95.P3 (Push-in), для 40.51, 40.52, 40.61 и 40.62 — 95.05 или 95.P5. Номинальное напряжение контактов — 250 В AC, максимальное коммутируемое — 400 В AC. Нагрузка AC15 при 230 В AC — 1000 ВА (40.31/40.51, 40.61) и 750 ВА (40.52, 40.62). Между катушкой и контактами — изоляция 6 кВ (1,2/50 мкс) при путях утечки и зазорах 8 мм. К розеткам 95 подключают модули индикации и подавления помех серии 99 и модуль таймера 86.30.

Серия 46 — промышленное реле с тестовой кнопкой

Исполнения 46.52 (2 CO 8 А) и 46.61 (1 CO 16 А). Есть версии с кнопкой тестирования и светодиодной индикацией. Розетки серии 97: для 46.61 — 97.01 с винтовым зажимом (16 А) или 97.P1 с Push-in зажимом (10 А); для 46.52 — 97.02 или 97.P2 с Push-in зажимом (8 А). Ток 16 А у 46.61 — только в розетке 97.01 или при подключении на наконечники Faston 187.

Серия 55 — 2, 3 или 4 контакта

Подходит, когда одним сигналом нужно переключить несколько цепей. Исполнения: 55.32 (2 CO 10 А), 55.33 (3 CO 10 А), 55.34 (4 CO 7 А). Есть версии с блокируемой кнопкой тестирования. Розетки — серия 94.

Интерфейсные модули 38, 39, 4C

Интерфейсный модуль поставляют в сборе: реле, розетка, индикация и защита катушки. Ставить отдельно розетку и реле не нужно.

• Серия 38 — модули шириной 6,2 мм (38.51 и 38.61 — электромеханические, 1 CO 6 А; 38.81 и 38.91 — твердотельные) и 14 мм (38.01 и 38.11 — 1 CO 16 А, при токе больше 10 А клеммы контактов соединяют параллельно; 38.52 и 38.62 — 2 CO 8 А). Есть исполнение с таймером — 38.21.
• Серия 39 MasterINTERFACE — модули шириной 6,2 мм с винтовым или Push-in зажимом. Перемычка на 16 полюсов объединяет питание и общие провода ряда. Варианты: MasterBASIC, MasterPLUS, MasterINPUT, MasterOUTPUT, MasterTIMER.
• Серия 4C — модули шириной 15,8 мм: 4C.P1 (1 CO 10 А) и 4C.P2 (2 CO 8 А) с Push-in зажимом, 4C.01 (1 CO 16 А) и 4C.02 (2 CO 8 А) — с винтовым. Индикация питания и модуль подавления помех входят в комплект.

Как выбрать промежуточное реле

• Выход ПЛК 24 В DC, нагрузка — катушка контактора или клапан: серия 40 (40.52 или 40.61) в розетке 95, либо модуль 4C или 38 с катушкой 24 В DC.
• Много выходов ПЛК в одном ряду, мало места: модули шириной 6,2 мм — серия 38 или 39 MasterINTERFACE.
• Релейно-контакторная схема на 230 В AC: реле серий 40, 46 или 55 с катушкой 230 В AC.
• Нужно переключить 3–4 цепи одним сигналом: серия 55 (55.33, 55.34).
• Нагрузка до 16 А при одном контакте: 40.61 (в розетке 95 — 10 А, до 16 А при параллельном подключении клемм розетки), 46.61 (в розетке 97.01 или на Faston 187; в Push-in розетке 97.P1 — 10 А), 38.01 или 38.11 (при токе больше 10 А клеммы контактов соединяют параллельно), 4C.01.
• Монтаж без затяжки винтов: розетки и модули с Push-in зажимом (95.P3/95.P5, 97.P1/97.P2, 4C.P1/4C.P2, исполнения серии 39).

Что проверить перед заказом

• Напряжение и род тока цепи управления: 24 В DC, 230 В AC или другое.
• Число и тип контактов, ток и категория нагрузки (AC1, AC15, DC1).
• Тип зажима розетки: винтовой или Push-in.
• Допустимая ширина ряда в шкафу: 6,2 мм, 14 мм, 15,8 мм или реле в розетке.
• Нужны ли индикация, подавление помех, кнопка тестирования, таймер.
• Температура в шкафу: по каталогу реле серии 40 работает при −40…+85 °C, но в розетке 95 — при −40…+70 °C, с ограничением тока по графику L95; розетки 97 для серии 46 — −40…+70 °C.

Смежная продукция FINDER

Для коммутации освещения, нагрева и вентиляции на DIN-рейке у FINDER есть модульные контакторы серии 22 на 25, 40 и 63 А. О выборе — в статье «Модульные контакторы FINDER серии 22».

Частые вопросы

Какое реле ставить на выход ПЛК 24 В DC?

Реле или интерфейсный модуль с катушкой 24 В DC. Если в шкафу мало места — модули шириной 6,2 мм серии 38 или 39. Если нагрузка больше — реле серии 40 в розетке 95 или модуль 4C. Реле 40.61 рассчитано на 16 А, но в розетке 95 — 10 А; до 16 А — при параллельном подключении клемм розетки.

Чем интерфейсный модуль отличается от реле в розетке?

Модуль поставляют в сборе: реле, розетка, индикация и защита катушки. Реле в розетке собирают из отдельных позиций, зато можно выбрать серию по числу контактов и току.

Нужна ли розетка с Push-in зажимом?

Push-in ускоряет монтаж и не требует затяжки винтов. У FINDER такие исполнения есть в розетках 95 и 97 (95.P3/95.P5, 97.P1/97.P2), в модулях 4C.P1/4C.P2 и в серии 39.

Где купить реле FINDER

ОРТИС — дистрибьютор FINDER. Серии в статье описаны по каталогу производителя. Реле серий 38, 39, 40, 46, 4C и 55 соответствуют ТР ТС 004/2011 и 020/2011 (декларация ЕАЭС N RU Д-IT.РА05.В.69409/25, до 03.07.2030). Технические специалисты помогут подобрать исполнение по катушке, контактам и розетке. Наличие и сроки поставки — по запросу.

Головной офис — в Чебоксарах, филиалы — в Москве, Казани и Самаре. Поставляем по России и странам ЕАЭС.
