Вертикальные ПВР 160–630 А под NH-предохранители: как выбрать — LOUP LPN

Вертикальный ПВР выбирают по пяти параметрам:

• габарит NH-предохранителя и номинальный ток линии;
• межосевое расстояние шинной системы щита — 100 или 185 мм;
• способ коммутации: тремя полюсами сразу или каждым полюсом отдельно;
• категория применения при рабочем напряжении и ток короткого замыкания в точке установки;
• присоединение кабеля: сечение, наконечник, болт.

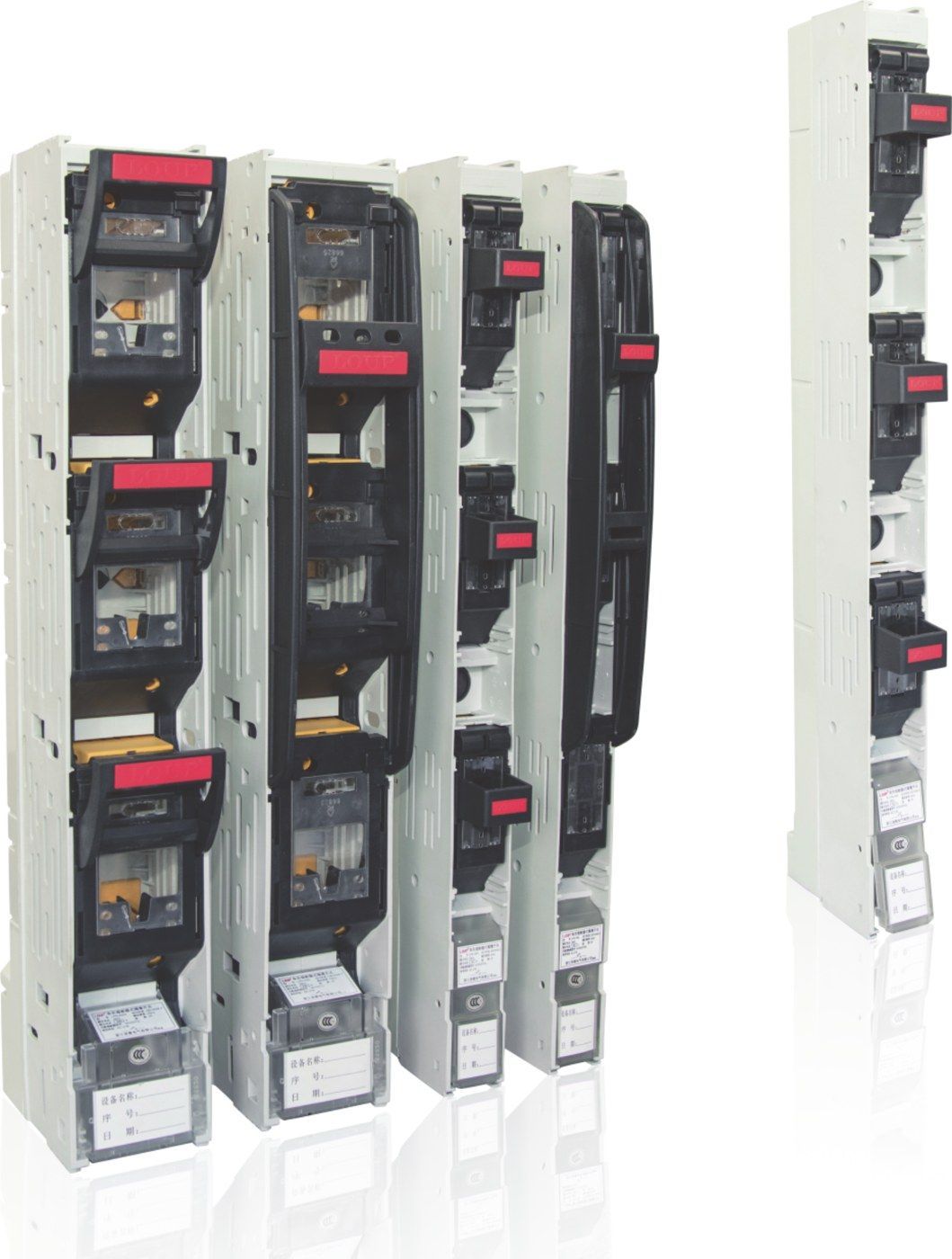

Серия LOUP LPN включает вертикальные ПВР на 160, 400 и 630 А под NH-предохранители габаритов 00, 2 и 3. На каждый ток — два исполнения по способу коммутации.

Что такое вертикальный ПВР

ПВР — предохранитель-выключатель-разъединитель. В нём держатели NH-предохранителей одновременно служат контактами выключателя нагрузки: при открытии рукоятки предохранители выходят из цепи вместе с подвижной частью. Так линию отключают под нагрузкой и получают видимый разрыв. В вертикальном (планочном) ПВР три однополюсных держателя стоят друг над другом в узком корпусе, и аппарат крепится прямо на горизонтальные шины щита. Поэтому на одной панели помещается несколько отходящих линий.

Серия LOUP LPN: исполнения

Обозначение: LPN — серия, число — номинальный ток, буква — способ коммутации. L — одна рукоятка на три полюса, S — отдельная рукоятка на каждый полюс.

Таблица для ориентира; перед заказом сверяйте с каталогом производителя. LPN-160: в технической таблице каталога указана шина 100 и 185 мм; артикулы LPN001/LPN002 даны для шины 185 мм — исполнение под 100 мм уточняйте при заказе.

Технические характеристики LPN

Общие для серии данные по каталогу производителя:

• номинальное рабочее напряжение и напряжение изоляции — 690 В AC; частота 40–60 Гц;
• категории применения — AC-22B (при AC 500 и 690 В) и DC-21B;
• степень защиты с лицевой стороны — IP30 в закрытом (включённом) положении, IP10 в открытом;
• температура эксплуатации — от −45 до +55 °C, высота установки — до 2000 м;
• монтаж — горизонтальный или вертикальный;
• корпус — полиэстер, армированный стекловолокном, класс горючести V0 по UL 94;
• контакты посеребрённые, выводы лужёные;
• стандарты, указанные производителем, — IEC 60269-2, IEC 60947-3, GB 13539.2, GB 14048.3.

Таблица для ориентира; перед заказом сверяйте с каталогом производителя. Условия испытаний на ток КЗ в каталоге LOUP не указаны.

Если в проекте указаны ПВР Jean Müller SL: что сверить

Вертикальные ПВР выпускают несколько производителей. Аппараты разных марок не взаимозаменяемы автоматически: решение принимают после сверки параметров по документации обоих производителей при одном и том же размере предохранителя, шинной системе и рабочем напряжении. Ниже — сравнение базовых исполнений размеров 00, 2 и 3 на шинной системе 185 мм.

Таблица для ориентира; перед заказом сверяйте с каталогами производителей.

Если в проекте указано исполнение Jean Müller SL00/100 (шина 100 мм), его данные отличаются от SL00/185: категория применения — AC-22B при 400, 500 и 690 В, условный ток КЗ — 80 кА. Аппараты размеров 1 и больше у Jean Müller выпускаются только под шину 185 мм.

Что из этого следует при выборе:

• сравнивайте исполнения одного размера предохранителя, на одной шинной системе и при одном рабочем напряжении;
• если по проекту нужна категория AC-23B, проверьте, при каком напряжении она указана: у LPN в каталоге заявлена AC-22B;
• ток КЗ у Jean Müller указан как условный, с плавкими вставками gG; у LPN — без условий испытаний, поэтому сверяйте его с расчётным током КЗ в точке установки с запасом и запрашивайте данные у производителя;
• проверьте межосевое расстояние шин, наконечник и болт присоединения по месту.

Подбор LPN по спецификации с аппаратами другой марки — по запросу: нужны габарит предохранителя, ток, шинная система, рабочее напряжение, способ коммутации и ток КЗ в точке установки.

Как выбрать вертикальный ПВР

1. Определите габарит NH-предохранителя по току линии: 00 — до 160 А, 2 — до 400 А, 3 — до 630 А.
2. Проверьте межосевое расстояние шин в щите. LPN-400 и LPN-630 — под шину 185 мм. LPN-160: в технической таблице каталога указана шина 100 и 185 мм; артикулы LPN001/LPN002 даны для шины 185 мм — исполнение под 100 мм уточняйте при заказе.
3. Выберите способ коммутации. Исполнение L отключает три полюса одной рукояткой. Исполнение S позволяет сменить предохранитель на одной фазе, не трогая остальные.
4. Сверьте категорию применения при рабочем напряжении и ток КЗ в точке установки с данными каталога.
5. Учтите напряжение: при AC 690 В номинальный ток LPN ниже, чем при AC 500 В.
6. Проверьте присоединение: сечение кабеля, тип наконечника, момент затяжки. Размер болта уточняйте у менеджера.

Чек-лист перед заказом

• Габарит NH и номинальный ток линии.
• Рабочее напряжение сети.
• Межосевое расстояние и сечение шин.
• Исполнение: L или S.
• Ток КЗ в точке установки и требуемая категория применения.
• Сечение кабеля и тип наконечника.
• Комплектность поставки — уточняйте у менеджера.

Документация и поставка

Технические данные в статье — по каталогу производителя «LOUP. Планочный предохранитель-выключатель-разъединитель (ПВР) 160–630 А». Каталог доступен для скачивания: LOUP. Брошюра «ПВР» (PDF).

Вопросы и ответы

Можно ли поставить LOUP LPN, если в проекте указаны вертикальные ПВР Jean Müller на 160–630 А?

Решение принимают после сверки параметров. Для токов 160, 400 и 630 А под NH-предохранители 00, 2 и 3 сравнивают исполнения одного размера на одной шинной системе и при одном рабочем напряжении: категорию применения (у LPN — AC-22B при 500 и 690 В), ток КЗ (у LPN по данным производителя — 50 кА для 160 А и 80 кА для 400 и 630 А), шинную систему и присоединение кабеля. Подбор по спецификации — по запросу.

Какую шинную систему поддерживают LPN?

LPN-400 и LPN-630 — под шину 185 мм. LPN-160: в технической таблице каталога указана шина 100 и 185 мм; артикулы LPN001/LPN002 даны для шины 185 мм — исполнение под 100 мм уточняйте при заказе.

Чем исполнение L отличается от S?

В исполнении L три полюса отключаются одной рукояткой. В исполнении S у каждого полюса своя рукоятка, и предохранитель можно сменить на одной фазе.

Можно ли ставить LPN в сеть 690 В?

Да, номинальное рабочее напряжение LPN — 690 В AC. При 690 В номинальный ток ниже: 100 А у LPN-160, 315 А у LPN-400 и 500 А у LPN-630.
