Клеммы CHIKU с маркировкой Ex eb IIC Gb U: как выбрать для взрывозащищённого оборудования

22.10.2026

Да, такие клеммы есть. На клеммы CHIKU на DIN-рейку серий RNS, RPI, RPV, RST, RTB и RUT выдан сертификат соответствия ЕАЭС RU C-CN.НА65.В.01981/23 по ТР ТС 012/2011 с маркировкой Ex eb IIC Gb U. Сертификат действует с 13.12.2023 по 12.12.2028, его скан опубликован в разделе «Сертификаты».

Знак «U» означает, что клемма — Ex-компонент. Её устанавливают внутри взрывозащищённого оборудования со степенью защиты оболочки не ниже IP54, а не открыто во взрывоопасной зоне. Оборудование, в которое встроены клеммы, проходит собственную оценку соответствия.

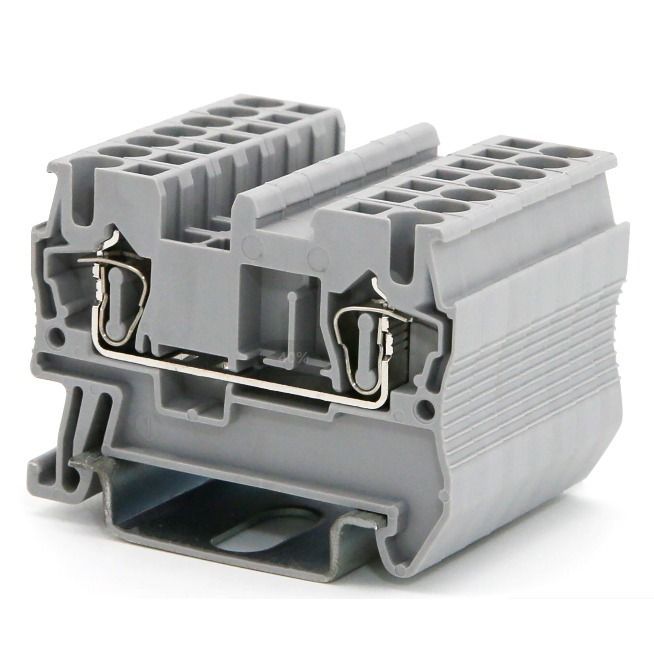

Пружинная клемма CHIKU серии RNS на DIN-рейку, вид сбоку — Клемма CHIKU серии RNS с пружинным зажимом. Серия указана в Ex-сертификате. Фото: cnhuntec.com

Что означает маркировка Ex eb IIC Gb U

Элемент	Что означает
Ex	Изделие относится к взрывозащищённому оборудованию
eb	Вид взрывозащиты «повышенная защита вида e» (ГОСТ 31610.7-2017), уровень «b»
IIC	Группа II, подгруппа IIC: газовые среды, включая самые лёгкие для воспламенения
Gb	Уровень взрывозащиты оборудования Gb для газовых сред
U	Ex-компонент: самостоятельно во взрывоопасной зоне не применяется

Температурного класса в маркировке нет. Для Ex-компонента со знаком «U» это нормально: температурный класс определяют для оборудования в сборе.

Серии в сертификате и тип зажима

В сертификате названы шесть серий клемм на DIN-рейку. Корпус из полиамида PA6, токоведущая часть из медного сплава с никелевым или оловянным покрытием. Серии различаются технологией зажима.

Серия	Тип зажима по каталогу CHIKU
RPV	Push-in, монтаж сверху
RPI	Push-in, монтаж сбоку
RNS	С возвратной пружиной
RST	Пружинные
RUT	Универсальные винтовые
RTB	Винтовые, эконом-линейка

Какие типы и исполнения внутри серии охвачены сертификатом, определяет приложение к нему. Для конкретного артикула это подтверждают по запросу.

Технология зажима выбирается так же, как в обычном шкафу. Подробнее о push-in, пружинных и винтовых клеммах — в статье «Клеммы CHIKU: как выбрать серию и смонтировать на DIN-рейке».

Как выбрать клемму для Ex-оборудования

Проверьте, куда встраивается клемма. Сертификат допускает применение внутри Ex-оборудования и Ex-компонентов группы II по ГОСТ 31610.0-2014. Оболочка должна иметь степень защиты не ниже IP54 по ГОСТ 14254-2015.
Выберите технологию зажима. Push-in (RPV, RPI), пружинные (RNS, RST) или винтовые (RUT, RTB) — по требованиям проекта и привычкам монтажа.
Сверьте сечение, ток и напряжение по руководству по эксплуатации. Технические данные для Ex-применения приведены в руководстве по эксплуатации SPC-2022012-1.0, на которое ссылается сертификат. Они могут отличаться от значений общего каталога, поэтому значения для конкретного артикула запрашивайте у ОРТИС.
Предусмотрите аксессуары. Рядом с клеммами заземления ставят торцевые крышки или разделительные пластины. Аксессуары применяют по инструкции изготовителя.
Соберите документы. Скан сертификата есть в разделе «Сертификаты». Монтаж выполняют по ГОСТ IEC 60079-14-2011 и ПУЭ.

Чек-лист перед заказом

Оборудование, куда ставится клемма, имеет вид взрывозащиты и оболочку IP54 или выше.
Выбранная серия есть в сертификате: RNS, RPI, RPV, RST, RTB или RUT.
Покрытие сертификатом конкретного артикула подтверждено у ОРТИС.
Сечение провода и ток сверены с руководством по эксплуатации, а не только с общим каталогом.
Заказаны торцевые крышки и разделительные пластины для соседства с клеммами заземления.
Изделия изготовлены после 18.07.2023: на них распространяется сертификат.
Скан сертификата приложен к документации на оборудование.

Частые вопросы

Можно ли ставить клемму CHIKU Ex eb IIC Gb U прямо во взрывоопасной зоне, без оболочки?

Нет. Знак «U» обозначает Ex-компонент. Клемма предназначена для встраивания в Ex-оборудование с оболочкой не ниже IP54. После встраивания нужна дополнительная оценка оборудования в сборе.

Какие серии CHIKU названы в Ex-сертификате?

Шесть серий:

RNS и RST — пружинные;
RPV и RPI — push-in;
RUT и RTB — винтовые.

Перечень типов и исполнений — в приложении к сертификату, подтверждение для конкретного артикула — по запросу.

До какого срока действует сертификат и кто его выдал?

Сертификат ЕАЭС RU C-CN.НА65.В.01981/23 действует до 12.12.2028. Его выдал орган по сертификации ООО «ТехБезопасность». Заявитель — ООО «ОРТИС», изготовитель — Jiangxi Huntec Electrical Technology Co., Ltd.

Где взять сертификат и подобрать артикул?

Скан сертификата доступен в разделе «Сертификаты». О получении сертификата — новость на ortice.ru. Подбор артикула и технические данные для Ex-применения — по запросу в ОРТИС.
