Модульные контакторы FINDER серии 22 на 25, 40 и 63 А: как выбрать для освещения, насосов и вентиляции

Модульный контактор на DIN-рейку выбирают по трём параметрам: ток нагрузки в нужной категории (AC-7a для освещения и нагрева, AC-3/AC-7b для двигателей), число и тип контактов, напряжение катушки цепи управления. У FINDER серии 22 это исполнения на 25 А (22.32 — 2 полюса, 22.34 — 4 полюса), 40 А (22.44) и 63 А (22.64). Катушка у всех исполнений универсальная, AC/DC. Для двигателей по каталогу производителя: 4 кВт у 22.34, 11 кВт у 22.44 и 15 кВт у 22.64 при 400–440 В.

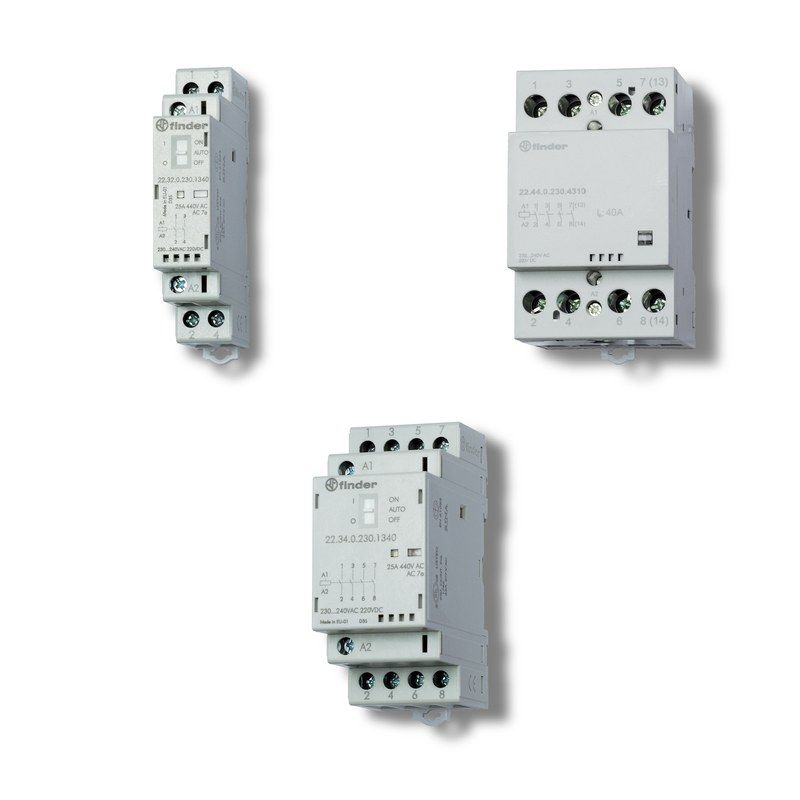

Исполнения серии 22

* Исполнение 22.64 с четырьмя НЗ контактами рассчитано на 50 А.

В серии есть и контакторы на 32 А: 22.72 (2 полюса, 17,5 мм) и 22.74 (4 полюса, 35 мм) с контактами AgNi и катушкой 24, 48, 110, 220 В DC / 24, 48, 110, 230 В AC.

Данные — по каталогу производителя. Наличие конкретных исполнений в поставке ОРТИС подтверждается по запросу.

25 А: 22.32 и 22.34

• Контакты AgNi: для активной и слабоиндуктивной нагрузки и двигателей.
• Контакты AgSnO2: для ламп и нагрузок с большим пусковым током.
• Опции: механический индикатор и светодиод; исполнение с переключателем Auto-On-Off для ручного управления.
• Дополнительно: модуль вспомогательных контактов (1 НО + 1 НЗ или 2 НО). На 22.32 с двумя НЗ его установить нельзя.

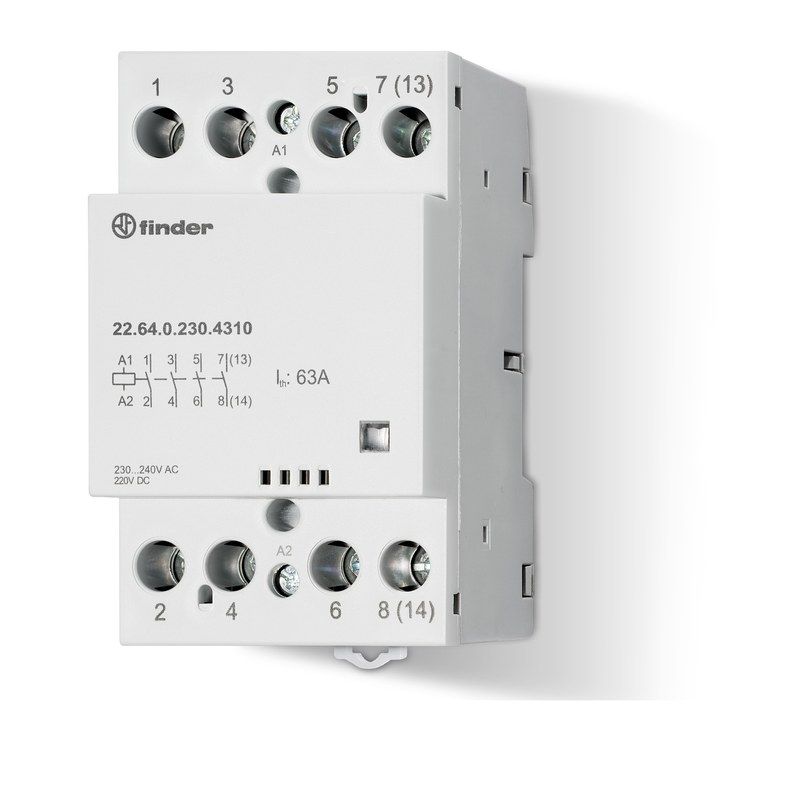

40 и 63 А: 22.44 и 22.64

• Контакты: AgSnO2, для нагрузок с большим пусковым током (до 176 А у 22.44 и до 240 А у 22.64).
• «Зеркальный» контакт: есть исполнение по EN 60947-4-1, когда НЗ контакт гарантированно разомкнут при замкнутом НО.
• Ширина: 53,5 мм у обоих исполнений, модуль вспомогательных контактов добавляет 8,8 мм.
• Дополнительно: модуль вспомогательных контактов (2 НО или 1 НО + 1 НЗ).
• Монтаж в ряд: без зазора можно ставить до трёх контакторов при температуре до +40 °C. Дальше нужен зазор 9 мм между группами.

Как выбрать

1. Нагрузка и категория. Освещение и нагреватели — по току AC-7a (25, 40 или 63 А). Насосы и вентиляторы с двигателем — по AC-3/AC-7b и мощности двигателя в кВт.
2. Полюса и контакты. Однофазная линия — 22.32. Трёхфазная нагрузка или коммутация с нейтралью — 22.34, 22.44, 22.64. Нужен НЗ контакт — выбирайте соответствующую конфигурацию.
3. Катушка. Номинал выбирают по напряжению цепи управления: 12, 24, 230 В и т. д. Катушка AC/DC работает и от переменного, и от постоянного тока.
4. Материал контактов (25 А). Для ламп и пусковых токов — AgSnO2. Для двигателей и активной нагрузки — AgNi.

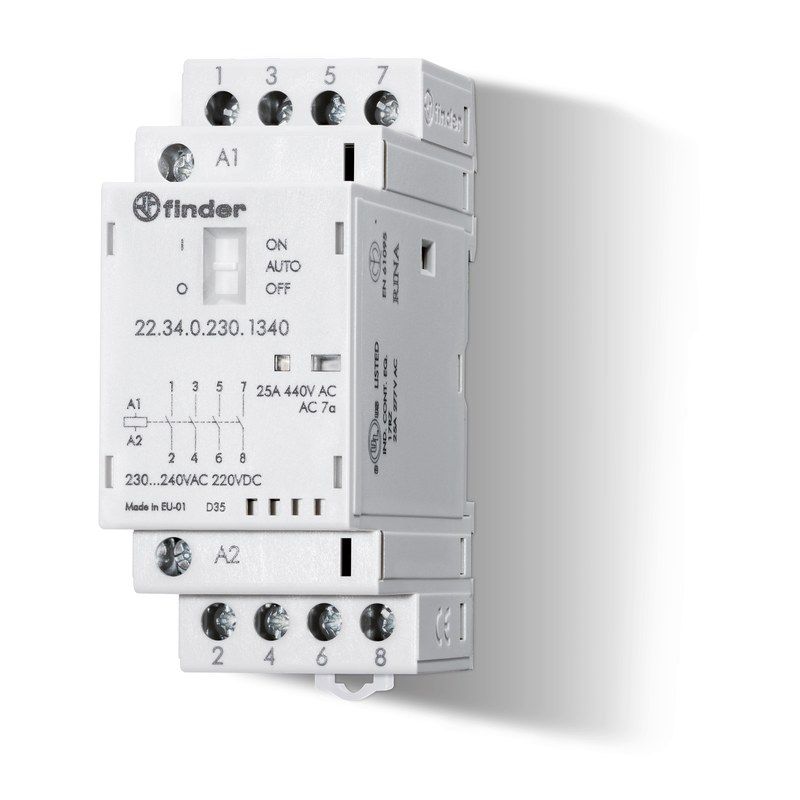

5. Ручное управление. Нужен переключатель режимов на лицевой панели — исполнение Auto-On-Off у 22.32 и 22.34.
6. Двигатель мощнее 15 кВт, реверс или защита от перегрузки. Пускателей у FINDER нет. В этом случае нужен промышленный контактор с реле перегрузки — см. статью «Контакторы, реле перегрузки и пускатели LAZZEN для двигателей».

Перед спецификацией

• Тип нагрузки: освещение, нагрев или двигатель; ток или мощность.
• Число полюсов и конфигурация контактов (НО/НЗ).
• Напряжение катушки.
• Материал контактов и опции (индикатор, Auto-On-Off).
• Вспомогательный модуль, если нужна сигнализация состояния.
• Полный код по каталогу, например 22.34.0.230.4340, а не «контактор 25 А».

Частые вопросы

Какой модульный контактор FINDER выбрать для освещения?

Серию 22 по току нагрузки в категории AC-7a: 25 А (22.32, 22.34), 40 А (22.44) или 63 А (22.64). Для ламп у исполнений на 25 А выбирают контакты AgSnO2.

Подойдёт ли контактор FINDER 22 для насоса или вентилятора?

Да, если мощность двигателя в пределах каталога: до 4 кВт у 22.34, до 11 кВт у 22.44 и до 15 кВт у 22.64 при 400–440 В. Однофазный двигатель до 1 кВт — 22.32.

Какие напряжения катушки есть у серии 22?

Катушка универсальная, AC/DC. У исполнений на 25 А — 12, 24, 48, 60, 120 и 230 В. У 40 и 63 А — 12, 24, 110…120 и 230…240 В.

Есть ли у FINDER пускатели?

Нет. У FINDER есть модульные контакторы серии 22. Пускатели и реле перегрузки в ассортименте ОРТИС — в основном продукция LAZZEN (ранее Nader).
