Какой класс УЗИП нужен для ВРУ и шкафа автоматики: подбор CITEL

Для ВРУ или ГРЩ здания с внешней молниезащитой или риском удара молнии нужен УЗИП класса I или комбинированный I+II (I+II+III). Если внешней молниезащиты нет, на вводе достаточно класса II. Для шкафа автоматики, удалённого от вводного УЗИП, ставят вторую ступень класса II или III рядом с защищаемым оборудованием.

Классы испытаний I, II и III установлены ГОСТ IEC 61643-11-2013, идентичным IEC 61643-11:2011. В маркировке по IEC/EN им соответствуют «тип 1», «тип 2» и «тип 3». Класс I испытывают импульсным током Iimp формы 10/350 мкс, класс II — номинальным током разряда In формы 8/20 мкс, класс III — комбинированной волной.¹ Общий принцип работы устройств защиты от импульсных перенапряжений — в статье «Как работают молниезащитные устройства: принципы и применение».

¹ В 2025 г. вышло 2-е издание IEC 61643-11; в РФ действует ГОСТ IEC 61643-11-2013.

Класс УЗИП по месту установки: таблица выбора

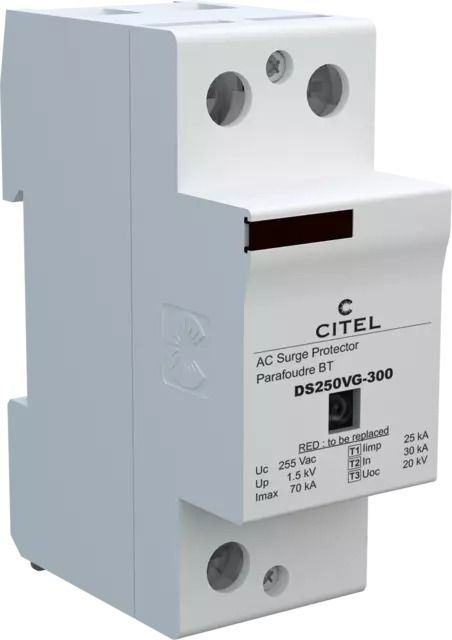

Серии с технологией VG (DS250VG, DAC1-13VG, DAC50VG) — гибрид газового разрядника и варистора. Они перекрывают несколько классов защиты в одном устройстве. Классы по сериям приведены по страницам продуктов на citel.fr. Класс III в этой подборке закрывает DS98 (тип 2/3).

Как выбрать УЗИП CITEL

1. Определите ступень. Ввод здания с молниезащитой — класс I+II. Ввод без молниезащиты — класс II. Удалённый щит или шкаф автоматики — вторая ступень II или III.
2. Выберите Iimp или In. Для класса I минимальный импульсный ток — 12,5 кА на полюс по IEC 60364-5-534; при высокой плотности разрядов молний берут 25 кА. Для УЗИП на вводе минимальный In — 5 кА (8/20 мкс), при высокой грозовой активности — больше.

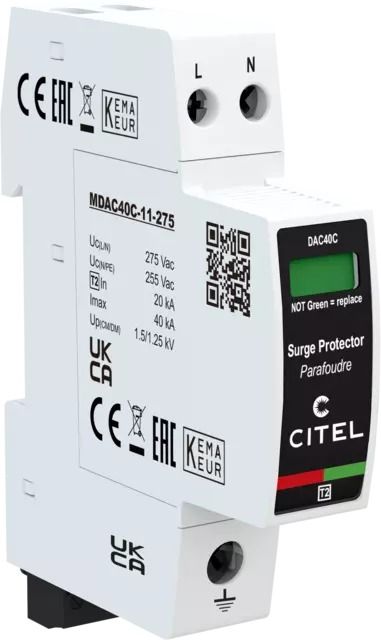

3. Подберите Uc под сеть. Максимальное рабочее напряжение Uc зависит от номинального напряжения сети и системы заземления: TN, TT или IT. В обозначении серий DAC оно указано последним числом, например DAC40C-11-275.
4. Проверьте уровень защиты Up. По рекомендациям каталога CITEL для ВРУ сети 230/400 В — не более 2,5 кВ, для электромеханического оборудования — 2,5 кВ, для электронного — 1,5 кВ.
5. Обеспечьте координацию ступеней. Если между вводным УЗИП и защищаемым оборудованием больше 10 м провода или оборудование высокочувствительное, нужна вторая ступень. Ступени согласуют длиной провода или координирующим дросселем; для устройств VG каталог CITEL расчёта длины не требует.
6. Выберите конфигурацию полюсов. В серии DAC её кодирует пара цифр: 10 (1+0), 11 (1+1), 20, 30, 40, 31 (3+1).

Монтаж: на что обратить внимание

По рекомендациям каталога CITEL:

• общая длина проводов подключения УЗИП к сети — менее 0,5 м, иначе растёт фактический уровень защиты;
• сечение заземляющего проводника — не менее 6 мм² для класса II и не менее 16 мм² для класса I;
• проводник заземления УЗИП подключают к шине уравнивания потенциалов;
• УЗИП серии DAC подключают параллельно сети и обязательно защищают внешними предохранителями;
• сопротивление заземления — по ПУЭ.

Чек-лист перед заказом

• Известна система заземления (TN-C, TN-S, TT, IT) и номинальное напряжение сети.
• Определено, есть ли на здании внешняя молниезащита.
• Для ВРУ выбран класс I+II с нужным Iimp на полюс.
• Для удалённых щитов и шкафов автоматики предусмотрена вторая ступень.
• Up согласован со стойкостью защищаемого оборудования.
• Предусмотрены предохранители и сечение проводников заземления.

Частые вопросы

Можно ли поставить в ВРУ только УЗИП класса II?

Да, если на здании нет внешней молниезащиты и нет риска прямого удара молнии. При наличии молниезащиты на вводе нужен класс I или I+II.

Нужен ли отдельный УЗИП в шкафу автоматики, если в ВРУ уже стоит класс I+II?

Нужен, если выполняется хотя бы одно условие:

• шкаф удалён от ВРУ больше чем на 10 м по проводу;
• в шкафу высокочувствительная электроника, которой нужен Up порядка 1,5 кВ.

Чем класс I отличается от класса II?

• Класс I испытывают импульсным током 10/350 мкс. Он отводит прямые и частичные токи молнии.
• Класс II испытывают током 8/20 мкс. Он шунтирует импульсные токи после ввода или как самостоятельная защита щита.
• Класс I ставят на вводе, класс II — в распределительных щитах.
