Как выбрать кулачковый переключатель SEZ: ток, схема, число полюсов и положений

Кулачковый переключатель выбирают в таком порядке: типоразмер по току (тепловой ток Ith и рабочий ток в категории AC-21A, AC-3 или AC-23), номер схемы коммутации, число камер (контактов) и шаг угла переключения, который задаёт число положений. Последним выбирают тип исполнения: переднее или заднее крепление, корпус, замок, сигнальные индикаторы.

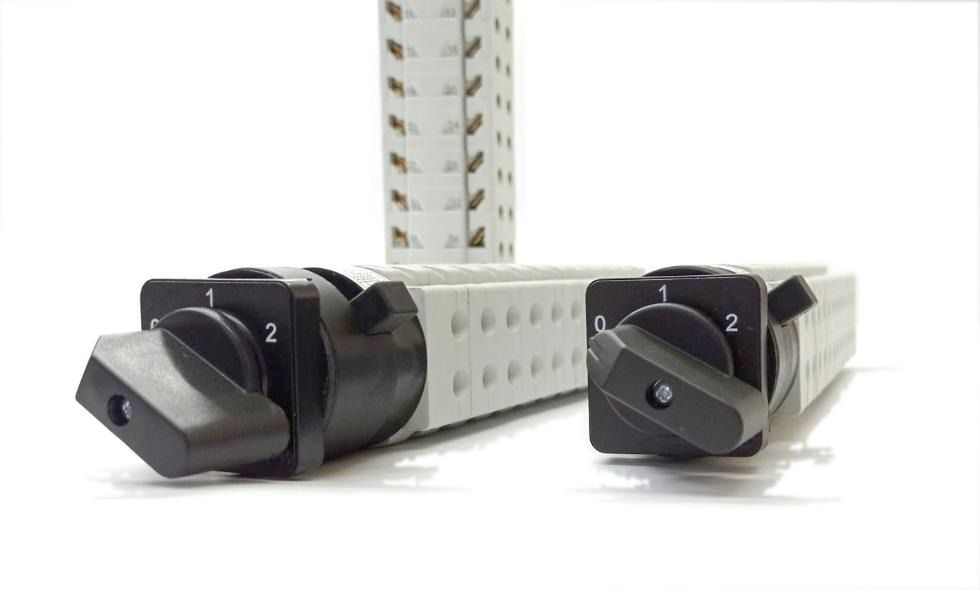

Переключатели SEZ серии SJ выпускаются в девяти типоразмерах — от S6J до S160J, с тепловым током от 6 до 150 А. Пакет набирается из камер, до 12 камер (24 контакта), по спецзаказу — до 16 камер (32 контакта).

Шаг 1. Ток: таблица типоразмеров SJ

Типоразмер выбирают по тепловому току и по рабочему току в категории нагрузки. Для двигателей с короткозамкнутым ротором смотрят категорию AC-3 (пуск, переключение), для активной нагрузки — AC-21A.

Рабочий ток Ie может быть ниже теплового: у S16J — 16 А при Ith 20 А, у S63J — 60 А при Ith 63 А. У S160J тепловой и рабочий ток — 150 А; число 160 в обозначении относится к ряду типоразмеров.

Данные — по каталогу «Кулачковые переключатели SEZ» (выпуск 8). Значения для однофазных сетей, AC-23 и постоянного тока (DC-21A, DC-22A) приведены там же.

Шаг 2. Схема коммутации

Номер схемы определяет, какие контакты замыкаются в каждом положении. В каталоге SEZ схемы разбиты по задачам:

• переключатели с нулевым положением и ступенчатые «0», «1», …, «11»;
• переключатели без нулевого положения и ступенчатые «1», «2», …, «12»;
• переключатели без разрыва цепи с положением «0»;
• ступенчатые с перекрытием контактов;
• для выбора сопротивления и схемы подключения;
• для подключения измерительных приборов (амперметров, вольтметров);
• для однофазных и трёхфазных асинхронных двигателей.

Примеры типовых схем из каталога SEZ:

Полный перечень схем — в каталоге «Кулачковые переключатели SEZ». Если типовой схемы нет, переключатель изготавливают по опросному листу из каталога. Для замены переключателей других производителей в каталоге SEZ (выпуск 8, стр. 3 и 50) указана возможность подбора аналогов и приведены таблицы соответствия схем и механических исполнений.

Шаг 3. Число полюсов (камер)

Каждая камера пакета содержит один или два контакта с двойным воздушным зазором. Число камер определяется схемой: чем больше цепей коммутирует переключатель, тем длиннее пакет. Максимум в стандартном исполнении — 12 камер (24 контакта), по спецзаказу — 16 камер (32 контакта).

Шаг 4. Число положений и угол переключения

Шаг угла переключения выбирают из четырёх значений: 30°, 45°, 60° или 90°. В обозначении он кодируется цифрой: 1 — 30°, 8 — 45°, 6 — 60°, 4 — 90°. Чем меньше шаг, тем больше положений помещается на оборот рукоятки. Начальное положение рукоятки и разрешённые направления вращения задаются буквой (A, B, C и т. д.) по таблице каталога. Пример трёхпозиционного исполнения — в статье «Трёхпозиционные переключатели кулачковые от производителя».

Шаг 5. Тип исполнения

Исполнения можно комбинировать, если нет конструктивных противоречий. Лицевая табличка подбирается из типовых или изготавливается по заказу — подробнее в статье «Лицевые таблички для кулачковых переключателей».

Чем кулачковый переключатель отличается от рубильника и выключателя нагрузки?

Кулачковый переключатель коммутирует несколько цепей по заданной схеме и может иметь до 12 положений рукоятки, а выключатель нагрузки включает и отключает цепь под рабочим током. Рубильник — ножевой выключатель или разъединитель с ручным приводом; можно ли отключать им нагрузку, зависит от исполнения и указано в документации на конкретный аппарат.

Для переключателей серии SJ в каталоге SEZ указаны ТУ АУТС.642210.001, ГОСТ 16708–84, ГОСТ Р 50030.3–2012 и EN 60947. Категории применения из таблицы выше приведены по этому каталогу.

Для частого переключения режимов и цепей управления выбирают кулачковый переключатель. Для отключения ввода или фидера под нагрузкой нужен аппарат, категория применения которого это допускает.

Как читать обозначение: пример из каталога

S25 JDG 2504 B8/164 — переключатель серии SJ, 2-й габарит:

• S25 — номинальный ток 25 А;
• JDG — переднее крепление с передней панелью и резиновым уплотнителем для IP65;
• 2504 — номер стандартной электрической схемы;
• B — начальное положение рукоятки «на 9 часов»;
• 8 — угол переключения 45°;
• 164 — номер лицевой таблички; сигнальных ламп нет.

Чек-лист перед заказом

• Известны напряжение сети и категория нагрузки: AC-21A, AC-3, AC-23 или постоянный ток.
• Выбран типоразмер с запасом по рабочему току в этой категории.
• Есть номер схемы из каталога или заполнен опросный лист.
• Определены число положений, шаг угла и начальное положение рукоятки.
• Выбраны крепление, степень защиты по лицевой стороне (IP40 или IP65 с уплотнителем) и корпус.
• Указаны лицевая табличка, цвет рукоятки, замок или индикаторы, если нужны.

Частые вопросы

Сколько контактов может быть в одном переключателе SEZ?

До 24 контактов в 12 камерах в стандартном исполнении. По спецзаказу — до 32 контактов в 16 камерах.

Можно ли заказать переключатель с нестандартной схемой?

Да. Для этого заполняют опросный лист из каталога SEZ. Нестандартные схемы и программы коммутации изготавливаются по нему.

Какая степень защиты у переключателей SJ?

• Защита от прикосновения — не ниже IP20.
• По лицевой стороне — IP40.
• С уплотнителем — IP65.

Где производятся переключатели SEZ?

Переключатели SEZ серии SJ собирают в Чебоксарах на производстве ОРТИС. В 2023 году на них получен сертификат происхождения СТ-1 — подробнее в статье на ortice.ru.

Где купить кулачковые переключатели SEZ

Кулачковые переключатели SEZ собирает ОРТИС на собственном производстве в Чебоксарах с 2012 года. Типоразмеры S6J, S10J, S16J, S25J, S32J, S40J, S63J, S100J и S160J представлены в каталоге ortice.ru. Исполнение с нужной схемой, табличкой и корпусом подбирается по запросу или по опросному листу.

Головной офис, производство и склад — в Чебоксарах, филиалы со складами — в Москве, Казани и Самаре. Поставляем по России и странам ЕАЭС.
